Kas yra Kietumas?

Kietumas matuoja medžiagos atsparumą nuolatinei deformacijai, kai jos paviršius veikiamas jėga. Ši savybė lemia, kaip medžiaga atspari įspaudimams, įbrėžimams ar dilimui esant mechaniniam poveikiui. Inžinieriai ir gamintojai remiasi kietumo vertėmis, kad prognozuotų atsparumą dilimui, parinktų tinkamas medžiagas ir užtikrintų, kad komponentai atitiktų eksploatacines specifikacijas.

Medžiagos kietumo supratimas

Iš esmės kietumas atspindi, kaip atomai jungiasi medžiagos struktūroje. Kai spaudžiate kietesnį daiktą į minkštesnį, minkštesnė medžiaga deformuojasi visam laikui, nes jos atominiai ryšiai leidžia pasislinkti. Kietesnės medžiagos turi stipresnius tarpmolekulinius ryšius, kurie priešinasi šiam pertvarkymui.

Sąvoka skiriasi nuo stiprumo ar standumo, nors šios savybės yra susijusios. Medžiaga gali būti stipri, bet minkšta, kaip švinas, kuri atspari lūžimui, bet lengvai įlenkiama. Deimantas yra ypatingo kietumo pavyzdys,{2}}dėl jo glaudžiai sujungtų anglies atomų beveik neįmanoma subraižyti ar įspausti.

Kietumas priklauso nuo kelių tarpusavyje susijusių veiksnių:

Mikrostruktūravaidina dominuojantį vaidmenį. Metaluose yra kristalų gardelės, kuriose atomai išsidėsto pasikartojančiais modeliais. Tikrosios medžiagos apima grūdelių ribas, išnirimus ir taškų defektus, kurie sustiprina arba susilpnina atsparumą deformacijai. Mažesni grūdelių dydžiai paprastai padidina kietumą per Hall-Petch santykį, kai grūdelių ribos blokuoja dislokacijos judėjimą.

Cheminė sudėtisnustato jungties stiprumą. Metalai, turintys tvirtą metalinį ryšį, pavyzdžiui, titanas ir berilis, geriau atsparūs deformacijai nei natris ar alavas. Lydinių priedai dažnai padidina kietumą-pridėjus chromo į geležį, gaunamas nerūdijantis plienas, kurio kietumas ir atsparumas korozijai yra geresnis.

Apdorojimo istorijažymiai pakeičia kietumą. Terminis apdorojimas, grūdinimas ir paviršiaus apdorojimas keičia mikrostruktūrą. Plieninė dalis gali būti nuo santykinai minkštos atkaitintos iki itin kietos po grūdinimo ir grūdinimo.

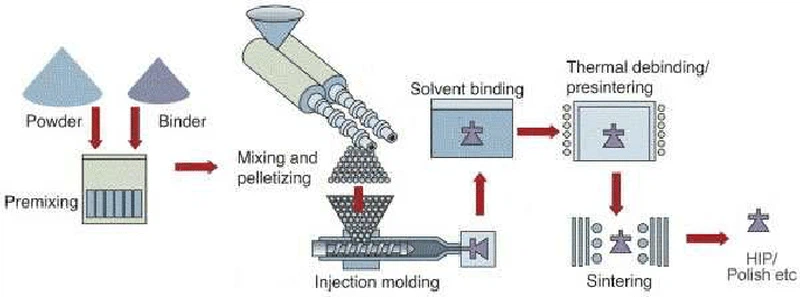

Gamybos procesai, pvzmetalo įpurškimaskurkite kontroliuojamo kietumo dalis, atidžiai valdydami miltelių sudėtį, sukepinimo temperatūrą ir aušinimo greitį. MIM komponentai paprastai pasiekia 95–99 % apdirbtos medžiagos tankio, todėl tinkamai apdorojus gaunamos panašios kietumo vertės su tradiciškai pagamintomis dalimis.

Kietumo matavimo tipai

Yra trys skirtingi matavimo metodai, kurių kiekvienas atskleidžia skirtingus materialaus elgesio aspektus.

Įdubimo kietumas

Šis labiausiai paplitęs metodas įspaudžia standartizuotą įpjovą į medžiagos paviršių kontroliuojama jėga. Gautas atspaudo dydis rodo kietumą-mažesni įdubimai reiškia kietesnes medžiagas.

Rokvelo bandymasmatuoja įsiskverbimo gylį, o ne įdubimo skersmenį. Maža išankstinė apkrova sukuria atskaitą, tada taikoma didelė apkrova, o gylio skirtumas lemia kietumą. Metodas veikia greitai, reikalauja minimalaus paviršiaus paruošimo ir iš karto pateikia rodmenis be optinio matavimo. Įvairios svarstyklės (A, B, C) naudoja skirtingus įdubimus ir apkrovas tam tikriems medžiagų diapazonams. Rockwell C skalė, kurioje naudojama deimantinė kūgio įpjova, tinka grūdintam plienui ir įrankių medžiagoms. Bandymas baigiamas per kelias sekundes, todėl jis idealiai tinka gamybos kokybės kontrolei.

Brinelio testasnaudojamas volframo karbidas arba grūdinto plieno rutulys, įspaustas į paviršių. Operatoriai optiškai matuoja gautą įdubos skersmenį ir apskaičiuoja kietumą, padalydami taikomą apkrovą iš įdubimo paviršiaus ploto. Didelis įdubimas suteikia savybių vidurkį plačiame plote, sumažindamas paviršiaus šiurkštumo ar grūdėtumo struktūros svyravimų poveikį. Dėl to Brinell bandymai yra ypač vertingi liejiniams, kaltiniams ir medžiagoms su stambiomis mikrostruktūromis, kur vietiniai skirtumai gali iškreipti rezultatus dėl mažesnių įdubimų.

Vickers testavimasnaudojama deimanto piramidės įduba, kuri sukuria kvadrato{0}}formos įspūdį. Įstrižainės matavimai po mikroskopu nustato kietumą. Metodas veikia labai plačiuose kietumo diapazonuose-nuo minkštųjų metalų iki keramikos-, naudojant tą pačią įpjovos geometriją su skirtingomis apkrovomis. Mikrokietumo variantuose veikia mažesnės nei 1 kilogramo -jėgos apkrovos, todėl galima išmatuoti plonas dangas, mažas savybes arba atskiras mikrostruktūros fazes. Šiuolaikiniai automatiniai „Vickers“ testeriai gali nustatyti kietumo svyravimus įvairiose suvirintų jungčių, korpuso -sukietėjusių sluoksnių ar karščio{10}}veiktų zonų srityse.

Knoop bandymassukuria pailgą deimanto{0}}formos įdubą, matuojančią tik ilgą įstrižainę. Ši geometrija tinka trapioms medžiagoms, kurios linkusios įtrūkti po Vickers įdubomis. Negilus įdubimas taip pat leidžia išbandyti plonas dangas arba paviršiaus sluoksnius be pagrindo įtakos. Medžiagų mokslininkai naudoja Knoop testavimą, kai svarbios krypties savybės, nes pailgos įdubos atskleidžia anizotropinį kietumą.

Įbrėžimų kietumas

Užuot įtraukę, įbrėžimų bandymai smailų instrumentą tempia per paviršių vis didėjančia jėga. Moso skalė, sukurta mineralogijai, klasifikuoja medžiagas nuo 1 iki 10 pagal tai, kurios medžiagos subraižo kitas. Talkas užima 1 vietą, deimantas – 10. Nors šis metodas yra kokybiškas, jis greitai palygina medžiagas be specializuotos įrangos.

Šiuolaikiniai įbrėžimų bandymai įvertina jėgą, reikalingą prasiskverbti per dangas arba padaryti matomą žalą. Farmacijos pramonė naudoja kietumą įbrėžimams, kad įvertintų tablečių dangas, o medžiagų mokslininkai – plonas plėveles ir paviršiaus apdorojimą.

Atšokimo kietumas

Dinaminis bandymas numeta standartizuotą masę ant medžiagos paviršiaus ir matuojamas atšokimo aukštis. Kietesnės, elastingesnės medžiagos grąžina daugiau energijos ir sukelia didesnį atšokimą. „Leeb“ testas, plačiai naudojamas su nešiojama įranga, leidžia-svetainėje išbandyti dideles konstrukcijas, vamzdynus ar surinktas mašinas, kai mėginių paėmimas nėra praktiškas.

Šoro kietumas, nors techniškai yra įdubimo metodas, matuoja greitą elastingumo atsigavimą ir tinka elastomerams, plastikams ir minkštoms medžiagoms. Įvairios svarstyklės (Shore A, D ir kt.) talpina medžiagas nuo minkštos gumos iki kieto plastiko.

Kietumo bandymo standartai ir procedūros

Standartizuoti metodai užtikrina atkuriamumą ir įgalina prasmingus palyginimus. ASTM International ir ISO skelbia išsamias įrangos kalibravimo, įtraukos geometrijos, apkrovos taikymo ir matavimo procedūrų specifikacijas.

ASTM E18 reglamentuoja metalinių medžiagų Rockwell testavimą, nurodant įdubų tipus, bandymo jėgas ir skalės pasirinkimą. 2024 m. peržiūra išaiškino reikalavimus nešiojamiesiems „Rockwell“ testeriams ir atnaujino tikrinimo procedūras, kad būtų pagerintas matavimų nuoseklumas įvairiose įrangose.

ISO 6507 apima Vickers kietumo bandymus su reikalavimais dėl įdubos geometrijos (136 laipsnių piramidės kampas), optinio matavimo tikslumo ir bandymo jėgos diapazonų. Standarte išsamiai aprašoma, kaip atsižvelgti į įlenkimo krašto ir paviršiaus apdailos poveikį.

Bandymo sąlygos labai paveikia rezultatus. Paviršiaus paruošimas pašalina oksidaciją, apnašas ar dangas, kurios pakeistų matavimus. Minimalūs storio reikalavimai neleidžia paveikti substrato-pavyzdžiai turi 10 kartų viršyti įdubimo gylį. Tarpai tarp įdubimų ir bandinio kraštų turi leisti pilnai išsivystyti įtempių laukams be sąveikos.

Temperatūra daro didelę įtaką kietumui. Daugumą specifikacijų reikia tikrinti 23 ± 5 laipsnių kampu. Padidėjusi temperatūra paprastai sumažina kietumą, nes šiluminė energija įgalina atomų judėjimą. Kai kuriuose bandymų standartuose nurodomas aukštoje temperatūroje veikiančių medžiagų „karštas kietumas“.

Metalo įpurškimo liejimo komponentų kietumo bandymas patvirtina sukepinimo efektyvumą. Tinkamai sukepintos MIM dalys, kurių tankis yra 96-98 %, pasiekia 5–10 % apdirbtų ekvivalentų kietumo vertes. Bandant sutvirtintas MIM dalis, reikalingi mikrokietumo metodai, skirti nustatyti kietumo gradientus nuo paviršiaus iki šerdies, užtikrinant, kad terminis apdorojimas pagamintų nurodytą gylį.

Veiksniai, turintys įtakos medžiagos kietumui

Supratimas, kas kontroliuoja kietumą, padeda inžinieriams kurti dalis ir pasirinkti apdorojimo metodus.

Legiravimo elementaikeisti kietumą stiprinant kietą tirpalą arba formuojant nuosėdas. Pliene esanti anglis smarkiai padidina kietumą – iš 0,1 % anglies gaunamas santykinai minkštas plienas, o 0,8 % anglies gamina daug kietesnę medžiagą. Chromas, molibdenas ir vanadis sudaro kieto karbido daleles, kurios atsparios įspaudimui.

Terminis apdorojimasišnaudoja fazių transformacijas kietumui kontroliuoti. Plieno gesinimas aukštoje temperatūroje sulaiko anglies atomus iškreiptoje gardelės struktūroje, vadinamoje martensitu, sukurdamas ypatingą kietumą, bet ir trapumą. Grūdinimas šiek tiek sumažina kietumą ir pagerina kietumą. Aliuminio lydinių kietėjimas senstant nusodina smulkias stiprinančias daleles, kurios laikui bėgant padidina kietumą esant vidutinei temperatūrai.

Darbo grūdinimasisnuo mechaninės deformacijos padidina kietumą, sukurdami dislokacinius raizginius, kurie trukdo tolesnei deformacijai. Šaltasis valcavimas, šlifavimas šlifavimu ar paviršiaus šlifavimas padidina kietumą, nors poveikis sutelkiamas šalia paviršių.

Grūdelių dydisįtakoja kietumą per Hall{0}}Petch ryšį. Smulkesni grūdeliai reiškia daugiau grūdelių ribų, trukdančių dislokacijos judėjimui ir padidinti kietumą. Atliekant griežtas plastinės deformacijos technologijas, gaunami itin smulkūs, išskirtinio kietumo grūdeliai, tačiau norint išlaikyti stabilumą eksploatacijos metu, reikia atidžiai apsvarstyti.

Metalo įpurškimas suteikia unikalią šių veiksnių kontrolę. Pradedant nuo smulkių miltelių (paprastai 2–20 mikrometrų), po sukepinimo susidaro nedideli grūdelių dydžiai. Individualizuotos lydinio formulės optimizuoja sukepinimo reakciją ir atitinka kietumo tikslus. MIM įgalina sudėtingas geometrines medžiagas, kurias sunku apdirbti, pvz., įrankių plieną ar volframo lydinius, kuriems reikalingas didelis kietumas, kad būtų atsparus dilimui.

Kietumo ir kitų savybių santykis

Kietumas koreliuoja su keliomis mechaninėmis savybėmis, todėl galima įvertinti, kai tiesioginis matavimas neįmanomas.

Tempimo stiprumasapytiksliai susijęs su daugelio metalų, ypač termiškai{0}}apdoroto plieno, kietumu. Paprasto anglies ir mažai -legiruoto plieno tempiamasis stipris (psi) apytiksliai lygus Brinelio kietumui, padaugintam iš 500. Ši koreliacija leidžia atlikti neardomąjį kietumo bandymą, kad būtų galima patikrinti stiprumą be tempiamųjų bandinių. Ryšys skiriasi priklausomai nuo medžiagos tipo-darbo{7}}grūdinti metalai skiriasi nuo amžiaus{8}}grūdinti lydiniai.

Atsparumas dilimuipaprastai gerėja didėjant kietumui. Komponentai, veikiami slydimo, abrazyvinių dalelių ar susidėvėjimo smūgiais, yra naudingi kietiems paviršiams. Tačiau ryšys nėra tiesinis-kiti veiksniai, pvz., kietumas, tepimas ir paviršiaus apdaila, taip pat svarbūs. Itin kietos medžiagos gali būti trapios ir linkusios susidėvėti.

Apdirbamumaspaprastai mažėja didėjant kietumui. Kietos medžiagos atsparios pjovimo įrankio įsiskverbimui, padidindamos įrankio susidėvėjimą ir pjovimo jėgas. Gamintojai dažnai apdirba dalis minkštesnėmis sąlygomis, o vėliau sukietėja. MIM komponentai dažnai pasiekia galutinį kietumą, todėl reikia minimaliai apdirbti arba jo nereikia apdirbti, nors kietoms MIM medžiagoms reikia atitinkamų įrankių ir pjovimo parametrų, kai būtinas tolesnis apdorojimas.

Plastiškumasprekiauja kietumu. Procesai, kurie padidina kietumą,{1}}pvz., šaltasis apdorojimas arba martensitinė transformacija-mažina plastiškumą ir kietumą. Projektavimo inžinieriai subalansuoja šias savybes pagal taikymo reikalavimus. Krumpliaračio dantims reikia kietų dėvėjimosi paviršių, bet tvirtos šerdies, kad būtų atspari smūgio apkrovoms.

Šių santykių supratimas padeda pasirinkti medžiagą. Jei dalis reikalauja specifinio kietumo, kad būtų atsparus dilimui, inžinieriai gali numatyti apytikslį stiprumą ir lankstumą, tada patikrindami, ar derinys atitinka visus konstrukcijos reikalavimus.

Kietumo bandymo taikymas

Kietumo matavimas naudojamas įvairiems tikslams gaminant kuriant ir gaminant.

Medžiagos patikrinimasužtikrina, kad gautos medžiagos atitiktų specifikacijas. Atliekant patikrinimą, atsitiktinai pasirenkami mėginiai, siekiant nustatyti tiekėjo klaidas ar medžiagų pakaitalus. Atitikties sertifikate dažnai pateikiamos kietumo vertės, bet vietoje{2}}patikrinimas patvirtina dokumentų tikslumą.

Terminio apdorojimo patvirtinimastikrina apdorojimo efektyvumą. Prieš ir po apdorojimo atliekami dalių kietumo bandymai, kad būtų patvirtintas tinkamas sukietėjimas arba sumažintas įtempimas. Norint nustatyti paviršiaus{2}}sukietėjusių komponentų korpuso gylį, būtinas mikrokietumas pereina nuo paviršiaus iki šerdies, brėžiant kietumą ir gylį, kad būtų užtikrintas specifikacijų laikymasis.

Kokybės kontrolė gamybos metuužfiksuoja proceso pokyčius prieš išsiunčiant dalis. Statistinis proceso valdymas stebi kietumo tendencijas ir nustato laipsnišką poslinkį, kol dalys nepatenka į specifikacijas. Automatiniai kietumo tikrintuvai integruojami į gamybos linijas, kad būtų galima 100 % patikrinti svarbiausius komponentus.

Gedimų analizėtiria, kodėl nepavyko eksploatuoti dalių. Kietumo žemėlapis aplink lūžtančius paviršius arba susidėvėjusias vietas atskleidžia, ar medžiagos savybės prisidėjo prie gedimo. Nepavykusių komponentų kietumo palyginimas su nepanaudotais regionais arba specifikacijų diapazonais padeda nustatyti, ar medžiagos kokybė ar apdorojimas sukėlė problemų.

Tyrimai ir plėtranaudoja kietumą naujoms medžiagoms ar procesams įvertinti. Testuojant variantus su skirtingomis sudėtimis, terminiu apdorojimu ar apdorojimo parametrais, parinktys greitai išrikiuojamos. Kietumo reakcija į senėjimą arba aplinkos poveikį numato ilgalaikį veikimą-.

Metalo įpurškimo liejimo programose kietumo bandymas atlieka keletą specifinių vaidmenų. Kuriant procesą naudojamas kietumas, siekiant optimizuoti sukepinimo ciklus-nepakankamas sukepinimas palieka poringumą, dėl kurio kietumas sumažėja žemiau tikslinių verčių. Medžiagos kvalifikacija lygina MIM komponentų kietumą su kaltiniais ekvivalentais, parodydama, kad MIM pasiekia reikiamas savybes. Įrankinio plieno MIM dalių pjovimui reikalingas 58{5}}62 HRC kietumas, pasiekiamas tinkamai suformavus lydinį ir termiškai apdorojant po sukepinimo. Medicinos instrumentų nerūdijančio plieno MIM komponentai nurodo kietumo diapazonus (paprastai 280–320 HV, jei tai 316 l), užtikrinant tinkamą stiprumą ir išlaikant atsparumą korozijai.

Įprastos kietumo skalės ir konversijos

Skirtingi bandymo metodai naudoja unikalias skales, todėl lyginant vertes kyla painiavos. Konversijų lentelėse pateikiami apytiksliai atitikmenys, nors tikslumas skiriasi.

Rockwell C (HRC) tinka grūdintam plienui nuo 20 iki 70 HRC, o pjovimo įrankiai paprastai yra 58-65 HRC. „Rockwell B“ (HRB) išbando minkštesnes medžiagas nuo 0 iki 100 HRB, tinkamas atkaitintam plienui, žalvariui ir aliuminio lydiniams. Kai kuriuose diapazonuose skalės sutampa, tačiau tiesioginiam palyginimui reikia konvertuoti.

Brinell (HBW) svyruoja nuo maždaug 50–750, apimantis minkštus metalus per grūdintą plieną. Didesnėms nei 450 HBW vertėms paprastai reikia karbido rutulinių įdubimų, o ne plieno, kad būtų išvengta įdubimo deformacijos.

„Vickers“ (HV) veikia plačiausiame diapazone – nuo ​​50 HV minkštam švinui iki 10,{2}} HV deimantui. Nepriklausomai nuo apkrovos, skalė išlieka pastovi, kitaip nei Rockwell, kuris keičia svarstykles. Ataskaitoje reikia nurodyti apkrovą (pvz., 500 HV10 rodo 10 kgf bandymo jėgą).

ASTM E140 pateikia konvertavimo lenteles tarp plieno svarstyklių, rodančių apytikslius atitikmenis. Pavyzdžiui, 60 HRC atitinka maždaug 700 HV arba 730 HBW. Šios konversijos neapibrėžtos, nes skirtingais bandymais matuojamas skirtingas medžiagos atsakas-gylis ir skersmuo, elastinis atsistatymas ir plastinė deformacija.

Kietumas taip pat įvertina juodųjų medžiagų tempimo stiprumą. Galutinis tempiamasis stipris (MPa) yra maždaug lygus Vickerso kietumui, padaugintam iš 3, arba Brinelio kietumui, padaugintam iš 3,45. Tai leidžia įvertinti ne-ardomąjį stiprumą, tačiau ryšys susilpnėja naudojant spalvotųjų metalų lydinius arba sudėtingas mikrostruktūras turinčias medžiagas.

Dirbant su MIM komponentais, bandymo metodo nuoseklumas leidžia išvengti painiavos. Nurodžius „minimalus 280 HV1“, aiškiai apibrėžiamas ir mastelis, ir apkrova, kad būtų išvengta klaidingo aiškinimo. Orlaivių ir medicinos prietaisų gamintojai savo specifikacijose dažnai reikalauja konkrečių bandymo metodų, todėl standartizuoti bandymų dokumentai yra būtini komponentų patvirtinimui.

Kietumas gamybos proceso valdyme

Be galutinio produkto savybių patikrinimo, kietumo bandymai stebi gamybos proceso būklę.

Žaliavų patikrinimasnustato pagrindines savybes prieš apdorojimą. Tiekėjo medžiagos svyravimai gali plisti per gamybą ir sukelti nenuoseklių galutinių savybių. Ankstyvas aptikimas leidžia atskirti medžiagą arba koreguoti procesą.

Proceso stebėjimas-terminio apdorojimo metu kaip proceso indikatorių naudoja kietumą. Bandant mėginius iš kiekvienos krosnies apkrovos, patikrinama temperatūros vienodumas ir gesinimo efektyvumas. Tendencijos duomenys atskleidžia krosnies elementų degradaciją arba užteršimą gesinimo vonioje prieš iškylant didelėms kokybės problemoms.

Suvirinimo kokybės vertinimasnaudoja kietumo traversus per suvirinimo jungtis. Šilumos paveiktos zonos dėl greito įkaitimo ir aušinimo gali netikėtai sukietėti. Per didelis kietumas rodo trapias sritis, linkusias įtrūkti. Nepakankamas kritinės apkrovos{4}}suvirinimo siūlių kietumas kelia susirūpinimą dėl saugos. Mikrokietumo atvaizdavimas sukuria profilius, rodančius savybių gradientus.

Paviršiaus apdorojimo patikrapatvirtina dangų ar korpuso sukietėjimą, pasiektą nurodytą gylį ir kietumą. Azotavimas, karbiuravimas ir indukcinis grūdinimas sukuria kietus paviršiaus sluoksnius ant minkštesnių šerdžių. Skerspjūviai su keliomis įtraukomis atvaizduoja kietumą ir gylį, patikrindami, ar korpuso gylis atitinka piešimo reikalavimus.

Nešiojimo prognozėsusijęs su{0}}eksploatavimo kietumo pokyčiais su likusiu komponento tarnavimo laiku. Mašinų komponentų kietumo bandymas atliekamas kapitalinio remonto metu. Reikšmingas kietumo sumažėjimas rodo medžiagos degradaciją, kurią reikia pakeisti prieš gedimą. Kintantis kietumas per kelis tikrinimo intervalus numato likusį tarnavimo laiką.

Metalo liejimo operacijose proceso valdymas labai priklauso nuo kietumo bandymo. Sukepintos atmosferos sudėtis turi įtakos galutiniam kietumui{1}}nepakankamas redukcijos potencialas palieka oksido plėveles, kurios mažina tankį ir kietumą. Aušinimo greitis nuo sukepinimo temperatūros turi įtakos mikrostruktūrai ir gaunamam kietumui. Statistinė produkcijos partijos kietumo duomenų analizė nustato proceso poslinkį, dėl kurio reikia imtis korekcinių veiksmų. Termiškai -apdorotų MIM komponentų kietumas tikrinamas 100 % kritinėse programose, kai gedimo pasekmės pateisina papildomas išlaidas.

Dažnai užduodami klausimai

Kuo skiriasi kietumas nuo stiprumo?

Kietumas matuoja vietinį atsparumą paviršiaus deformacijai esant koncentruotai apkrovai, o stiprumas – birių medžiagų reakciją į paskirstytą įtempį. Stiprios medžiagos atsparios lūžimui, kietos – įbrėžimams ar įdubimams. Plienas gali būti labai kietas termiškai apdorojant, bet gali tapti trapus dėl mažesnio smūgio stiprumo. Priešingai, atkaitintas varis pasižymi geru stiprumu ir lankstumu, bet santykinai mažu kietumu.

Ar kietumo bandymas gali pažeisti dalis?

Įspaudimo testai palieka nedidelius nuolatinius pėdsakus, nors paprastai pakankamai mažus, kad būtų priimtini. Standartinis Rockwell bandymas sukuria maždaug 0,5 mm įdubimus, o mikrokietumo įdubimai yra mažesni nei 0,1 mm. Svarbių aviacijos ir medicinos komponentų bandymai gali būti apriboti tam tikrose vietose arba reikalauti neardomųjų alternatyvų. Atšokimo kietumo bandymas nepalieka žymių, todėl geriau tinka apdorotiems paviršiams arba plonoms medžiagoms, kur įdubimas gali pažeisti funkciją.

Kodėl kietumo skalės taip skiriasi?

Įvairios pramonės šakos ir medžiagos paskatino įvairius bandymo metodus, kurių kiekvienas buvo optimizuotas konkrečioms reikmėms. „Rockwell“ testavimas sukurtas siekiant greitai kontroliuoti gamybos kokybę. Vickers bandymai atsirado tyrimams, kuriems reikalingi tikslūs matavimai plačiuose kietumo diapazonuose. Brinelio bandymas buvo pritaikytas stambiagrūdėms -grūdėtoms medžiagoms, kuriose dėl mažų įdubimų rezultatai nepatikimi. Užuot atsisakius nustatytų metodų, konvertavimo lentelės leidžia apytiksliai palyginti.

Kaip temperatūra veikia kietumo matavimus?

Kietumas mažėja didėjant temperatūrai, nes šiluminė energija įgalina atomų judėjimą, sumažindama atsparumą deformacijai. Poveikis skiriasi priklausomai nuo medžiagos-, metalai minkštėja palaipsniui, o kai kurios keramikos medžiagos išlaiko kietumą iki labai aukštų temperatūrų. Standartai nurodo kambario temperatūros bandymą (23 laipsniai), kad būtų galima atkurti. Aukštos-temperatūros kietumo bandymams reikalinga specializuota įranga ir medžiagos, susijusios su karštomis eksploatavimo sąlygomis, pvz., turbinų mentėmis ar variklio komponentais.

Kietumas kaip projektavimo įrankis

Medžiagos kietumas lemia komponentų projektavimą ir gamybos metodo pasirinkimą. Dalims, kurios yra susidėvėjusios, trinties ar kontaktinio įtempimo, reikia tinkamo kietumo, kad būtų galima tarnauti. Tačiau projektuotojai turi suderinti kietumą su kitais reikalavimais, -plastiškumas formavimo operacijoms, apdirbamumas antriniam apdirbimui, atsparumas smūgiams ar smūgiams.

Komponentų geometrija turi įtakos pasiekiamam kietumui. Termiškai apdorojant storos sekcijos lėtai atvėsta, todėl susidaro mažesnis kietumas nei plonos tos pačios medžiagos dalys. Sudėtingos skirtingo storio formos sukuria kietumo gradientus, kuriuos reikia optimizuoti. Paviršiaus apdorojimas suteikia kietą išorę virš kietų branduolių, optimizuoja savybes konkrečioms apkrovos sąlygoms.

Metalo įpurškimas suteikia unikalių pranašumų dalims, kurioms reikalingas specifinis kietumas. Sudėtingos geometrijos, kurias sunku arba brangiai apdirbti, gali būti tinklinės-formos kietose medžiagose. Didelio-kietumo lydiniai, pvz., įrankių plienas, keliantys iššūkius tradiciniam apdirbimui, tampa ekonomiškai gyvybingi naudojant sudėtingų dalių MIM. Sukepinus kontroliuojamoje atmosferoje pasiekiamos vienodos savybės per visus gamybos etapus. Individualizuotos lydinio formulės vienu metu pritaiko kietumą, atsparumą korozijai ir magnetines savybes.

Pasirinkimas tarp kietumo pasiekimo per medžiagų parinkimą ar terminį apdorojimą priklauso nuo gamybos apimties, dalių sudėtingumo ir sąnaudų apribojimų. MIM komponentai gali pasiekti nurodytą kietumą tiesiogiai sukepinant, todėl nereikia terminio apdorojimo. Arba MIM dalys, sukepintos iki apdirbamo kietumo, gali būti apdirbamos iki galo prieš galutinį grūdinimą, derinant abiejų metodų privalumus.

Šiuolaikinėje gamyboje kietumo matavimas integruojamas į kokybės valdymo sistemas, taikant statistinius metodus nuolat tobulinant procesus. Realiuoju laiku-kietumo duomenys grąžinami į proceso valdiklius, automatiškai koreguodami parametrus, kad būtų išlaikytos tikslinės savybės. Šis uždarojo-ciklo metodas sumažina atliekų kiekį, pagerina nuoseklumą ir leidžia patikimai numatyti komponentų veikimą sudėtingose ​​​​programose.
