Kas yra termoplastinių šoninių vartų vartų įpurškimo struktūros charakteristika?

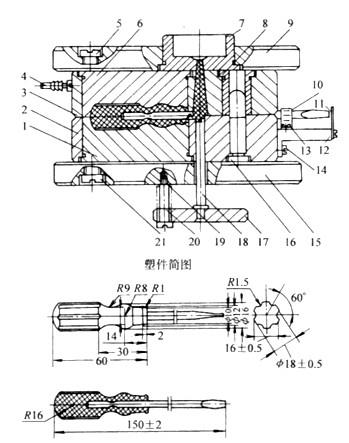

Toliau pateiktame paveikslėlyje parodyta plastikinių šoninių sprievų įpurškimo forma, atspaudimo formos ir perkeliamasis antgalis, kurie įmontuoti horizontalioje injekcinėje mašinoje. Formos dalyje esanti fiksuota mova yra įrengta su fiksuota formos įdėklu 6, kreipiamąja įvore 8 ir aušinimo vandens purkštuko 4. Šablonas 9 turi spyruoklių komplektą 7, o varžtas 5 sujungtas su nustatytu plokšte 3. Šablonas 9 yra pritvirtintas prie įpurškimo įrenginio fiksuoto šablono, jungiančio varčios įvorę į įpurškimo įrenginio purkštuką. Judančiame modulyje, kuriame yra judantis mesti, yra sumontuotas judantis mesti įdėklė 1 ir kreipiamoji kolona 16, dešinė pusė yra su varžtais 13 ir 14, fiksuota atraminė plokštė 12, padėties plokštė 11 ir padėties reguliavimo spyruoklinė plokštė 10 yra fiksuotos. Judantis šablonas 15 yra sujungtas su judančiam mentės komplektui 2 su varžtu 21. Judančiame šablone yra pritvirtintas kreipiamoji kolona 16, spyruoklė 19, varžtas 20, traukos strypas tvirtas plokštelė 17 ir traukimo strypas 18.Teis judantis šablonas 15 fiksuojamas įpurškimo įrenginio judančiame šablone.
Šoninis vartai įpurškimo pelėsiai.
1 - dinaminis įpjovos dėklas 2 - judesio dangtelis 3 - matuojama plokštė 4 - aušinimo vandens antgalis.
5, 13, 14, 20, 21 - varžtas 6 - fiksuota formos intarpas 7 - varčios įvorė.
8 - laidų rinkinys 9 - šablonas 10 - padėties pavaros plokštelė 11 - padėties plokštė.
12 - fiksuota atraminė plokštė 15 - judantis šablonas 16 - kreipiamasis stovas 17 - traukos strypas su nejudančia plokštele.
18 - traukimo strypas 19 - spyruoklė.
Kai injekcijos forma liejama į formos atidarymo padėtį, pirmiausia įkišama į varžtą, spyruoklė 10 priveržiama, padėties plokštė 11. Tada įpurškimo įrenginys juda judančias dalis į uždarą padėtį, o plastikas įpurškiamas į liejama per piltuvą ir pagaminta į plastikines dalis. Vandens griovelis 4 yra cirkuliacinis vanduo, kad atvėsintų formą ir pagreitintų liejimą. Atverkite pelėsį, vartai ištraukia traukimo strypą 18, servo modulį ir mobilųjį plastiką į tam tikrą padėtį, traukdami strypų fiksuotos plokštelės medžiagos 17 blokuoja mašina išleidimo įtaisas, dinaminis modelis toliau judėti, plastikinės dalys ir vartai buvo įvestas. Kai liejinys yra uždarytas, spyruoklė 19 garantuoja, kad traukimo strypas 18 grįš į savo pradinę padėtį.
