Kas yra kelių ertmių formos?

Dauguma parduotuvių pradeda nuo vienos ertmės įrankių. Prasminga. Mažesnės išankstinės sąnaudos, lengviau skambinti, mažesnė rizika pasikeitus dalies konstrukcijai. Tačiau tam tikru momentu matematika nustoja veikti. Dirbate trimis pamainomis, spauda niekada nesustoja, o užsakymų vis tiek nepavyksta. Štai tada į pokalbį patenka kelių ertmių formos.

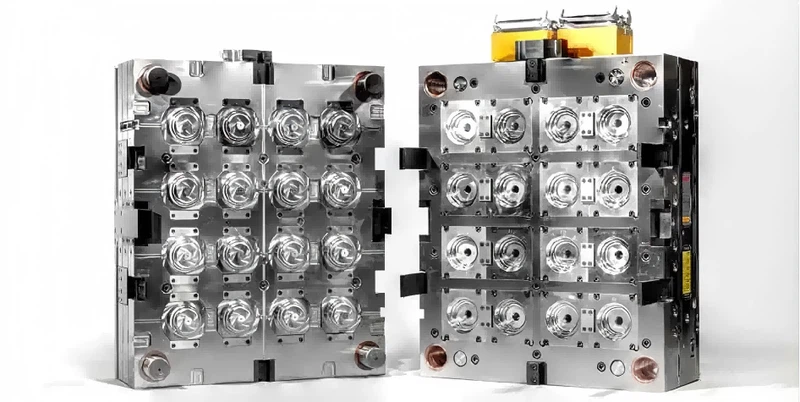

Kelių ertmių forma į vieną įrankį įdeda dvi, keturias, aštuonias ar daugiau identiškų ertmių. Kiekvieną ciklą gausite tiek daug dalių, o ne vieną. Paprasta koncepcija. Vykdymas yra ta vieta, kur viskas tampa sudėtinga.

Tikros kainos paveikslas

Praėjusiais metais klientas norėjo pasiūlyti 16 ertmių dangtelio formą. Jie trejus metus valdė 4 ertmę, paklausa pagaliau pasivijo. Jų prielaida buvo, kad 16 ertmių kainuos keturis kartus daugiau. Tikrasis skaičius buvo 2,3 karto didesnis. Formos pagrindas nesikeičia tiesiškai. To nepadaro nei bėgių sistema, nei aušinimo išdėstymas. Jūs atkuriate ertmes, o ne atkuriate visą įrankį nuo nulio.

Ertmės balansas

Čia gyvena arba miršta kelių ertmių įrankiai. Kiekvieną ertmę reikia užpildyti tuo pačiu metu, supakuoti tuo pačiu slėgiu, vėsinti tuo pačiu greičiu. Skamba paprastai, kol iš tikrųjų nepabandai tai padaryti.

Prieš dvejus metus pateko į netvarką su 8 ertmių medicinine jungtimi. Klientas atsiuntė mums įrankį, kurį gamino užsienyje. Dalys iš 1 ir 8 ertmių buvo 0,003 colio mažesnio dydžio. Vidurinės ertmės buvo geros. Paaiškėjo, kad bėgelio išdėstymas popieriuje atrodė subalansuotas, tačiau kolektorius pasiskirstė netolygiai. Išorinės ertmės buvo šiek tiek vėsesnės medžiagos, didesnės klampos, todėl jos neišsitraukdavo iki galo.

Pataisymas nebuvo pigus. Teko ištraukti kolektorių, grąžinti karšto bėgio tiekėjui, kad būtų atliktas remontas, pridėti dar dvi šildytuvo zonas. Trys savaitės prastovos. Klientas suvalgė apie 40 000 USD nuo perdirbimo iki gamybos praradimo.

Pamoka: natūraliai subalansuoti bėgikai padeda, tačiau jie negarantuoja subalansuoto prisipildymo. Jums reikia vienodų plieno temperatūrų visose ertmėse. Tai reiškia, kad reikia tinkamai suprojektuoti aušinimo kontūrą, o ne tik gręžti vandens linijas, kad ir kur jos tilptų.

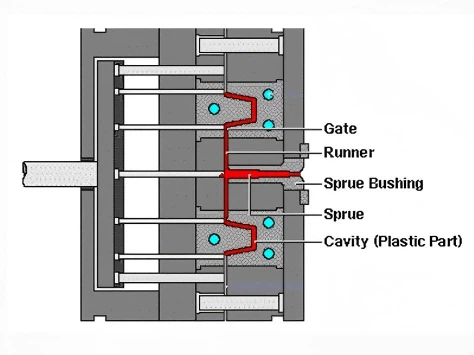

Hot Runner vs Cold Runner

Šaltos bėgios puikiai veikia iki gal 4 ertmių mažesnėse dalyse. Prabėgus tai, jūs šlifuojate daug bėgikų laužo. Kai kurios medžiagos blogai šlifuoja. Nailonas sugeria drėgmę kiekvieną kartą, kai jį perdirbate. Kompiuteris tampa geltonas. PEEK? Pamirškite, tas bėgikas išmeta į šiukšliadėžę po 50 USD už svarą.

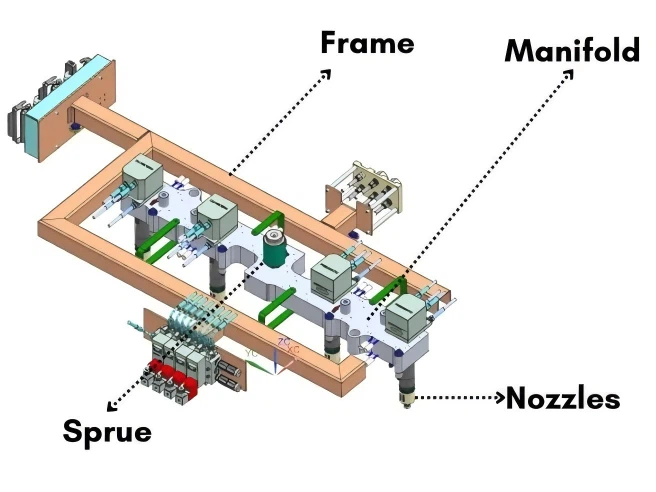

Karštos bėgelės pašalina bėgių atliekas, tačiau prie įrankio kainos pridedami 15–60 000 USD, atsižvelgiant į ertmių skaičių ir tai, kaip jums patinka vožtuvų užtvarai. Jie taip pat padidina priežiūros galvos skausmą. Antgaliai susidėvi. Šildytuvai sugenda. Termoporos dreifuoja.

Dėl aIndividualizuoto liejimo tiekėjasGamyba veikia 24 valandas per parą, 7 dienas per savaitę, karštos srovės bėgikai paprastai atsiperka per pirmuosius metus naudojant aukštos{2}}kavitacijos įrankius. Parduotuvėje, kuri atlieka prototipų ir trumpo bėgimo-darbus, prasmingiau naudoti šalto bėgio su robotu, skirtu bėgikui atskirti. Čia nėra universalaus atsakymo.

Vienareikšmiškai pasakysiu: nebranginkite karšto bėgių sistemos. Matėme, kad per daug įrankių yra su išjungti-prekės ženklo kolektoriais, kurie negali išlaikyti temperatūros 5 °F per visus lašus. „Mold-Masters“, „Husky“, „Synventive“, „Incoe“{5}}liks prie pavadinimų, kurie turi paslaugų tinklus JAV. Kai kas nors nepavyksta 2 val. ryto sekmadienį ir jums reikia pakeisti antgalį, tai svarbu.

Kur prasminga daugialypė ertmė

Mažos dalys, dideli kiekiai, griežti{0}}vieneto kainos tikslai. Uždarymai. Medicininės vienkartinės. Elektros jungtys. Pakuotė.

Dangteliai ir uždoriai yra klasikinis pritaikymas. „Coca-Cola tiekėjai naudoja 72 ertmių ir 96 ertmių uždarymo įrankius. Ciklo laikas mažiau nei 3 sekundes. Štai kur ši technologija tikrai šviečia.

Medicina yra įdomi, nes apimtys gali būti mažesnės, tačiau patvirtinimo išlaidos yra didelės. Patvirtinus 16 ertmių įrankį, padidinus talpą, reikia patvirtinti kitą 16 ertmių įrankį. Kai kurie klientai sąmoningai renkasi daugiau ertmių, nei reikalauja tiesioginė paklausa, kad išvengtų galiojimo pratęsimo.

Automobilių tvirtinimo detalės ir spaustukai dažniausiai buvo naudojami kelių ertmių plieniniuose įrankiuose. Matant, kad dabar, kol plieninis įrankis bus gaminamas, dabar pereinama prie 4 ertmių ir 8 ertmių aliuminio prototipų įrankių, skirtų tiltų gamybai. Aliuminis negali atlaikyti milijonų ciklų piktnaudžiavimo, tačiau sunaudos 50 tūkst. dalių, kol lauksite gamybos formos.

Priežiūros realybė

Kiekviena ertmė yra potencialus gedimo taškas. Daugiau ertmių, daugiau dalykų, kurie gali suklysti.

Stebime visų gaminamų įrankių techninę priežiūrą. Vidutiniai duomenys apie 200 kelių ertmių formų lauke: karšto bėgio antgalio keitimas kas 800–1,2 mln. ciklų. Išmetimo kaiščio keitimas kas 500–2 mln. ciklų, priklausomai nuo medžiagos. Šerdies kaiščio pakeitimas mažose funkcijose, tai yra laukinė kortelė-nuo 100 000 ciklų ant 0,020 colio skersmens kaiščio iš stiklo-užpildyto nailono iki iš esmės niekada ant didesnių elementų neužpildytame PP.

Kelių ertmių įrankiuose ventiliacijos angos užsikemša greičiau, nes praleidžiate daugiau medžiagos. Savaitinis ventiliacijos angų valymas turėtų būti įprasta praktika. Dauguma parduotuvių to nedaro, tada stebisi, kodėl jos ieško blykstės ir trumpų kadrų.

Viena gerai veikianti priežiūros strategija: kiekvienos dalies ertmių numeravimas. Antspauduokite arba išgraviruokite numerį kiekvienoje ertmėje, kad būtų galima atsekti suformuotas dalis. Kai kokybė nustato defektą, tiksliai žinote, kurią ertmę reikia patikrinti. Sutaupo trikčių šalinimo valandas.

Šeimos formos

Šeimos formos į tą patį įrankį deda skirtingas dalis. Korpusas viršuje ir apačioje. Kairieji ir dešinieji skliaustai. Keturių skirtingų įvorių rinkinys, siunčiamas kartu.

Juos sunkiau subalansuoti nei identiškus kelių ertmių įrankius. Skirtingi dalių tūriai reiškia skirtingą užpildymo laiką. Skirtingas sienelių storis reiškia skirtingą aušinimo laiką. Jūs visada einate į kompromisus.

Mano sąžiningumas: šeimos formos yra prasmingos, kai dalys yra geometriškai panašios ir jums jų būtinai reikia suderintuose rinkiniuose. Be to, paprastai geriau naudoti atskirus įrankius. Kokybiški galvos skausmai ir ciklo trukmės kompromisai retai pateisina įrankių taupymą.

Patyręsįpurškimo liejimo įrankių tiekėjasatstums, jei jūsų šeimos modelio koncepcija nebus techniškai prasminga. Geri tiekėjai netenka miego dėl netinkamai veikiančių įrankių. Jie jums pasakys, kada padalinti dalis į atskiras formas, net jei tai reiškia mažesnes pajamas.

Kada padidinti ertmių skaičių

Paprastai sprendimą lemia trys veiksniai:

• Metiniai tūrio reikalavimai. Mažiau nei 100 000 dalių per metus, viena ertmė dažnai yra prasminga, nebent vieneto kaina yra pagrindinis veiksnys. Nuo 100K iki 500K, nuo 2 iki 4 ertmių. Virš 500 K pradėkite modeliuoti 8 ir daugiau ertmių.
• Spaudos prieinamumas. Daugiau ertmių reiškia ilgesnį ciklo laiką kai kuriais atvejais dėl aušinimo apribojimų. Jei jūsų talpa-apribota spaudimo laiku, didesnė kavitacija atlaisvina mašinos darbo valandas.
• Tikslinės gabalų kainos. Kai kurios programos ekonomiškai veikia tik esant tam tikram ertmių skaičiui. Paleiskite skaičius abiem kryptimis-didesnė amortizuota įrankio kaina, palyginti su mažesnėmis įrankio sąnaudomis ir didesnės-vieneto gamybos sąnaudos. Perėjimo taškas skiriasi priklausomai nuo programos.

Gauti citatas iš atikslios įpurškimo formos tiekėjasapie kelias ertmių konfigūracijas suteikia jums realius šios analizės duomenis. Nespėk. Faktinės įrankių kainos ir ciklo trukmės įverčiai leidžia tiksliai modeliuoti bendrą programos kainą.

Kas negerai

Pamatė pakankamai problemiškų įrankių, kad žinotum modelius.

Visų trijų galima išvengti naudojant tinkamą išankstinę inžineriją. Aliejimo liejimo paslaugų teikėjasNaudodami-namų srauto analizę ir pelėsių projektavimo galimybes, šias problemas išspręsite prieš pjaunant plieną. Pigiau išspręsti problemą naudojant CAD, nei parduotuvėje.

Papildomi ištekliai

Plastikų inžinierių draugija turi gerų techninių dokumentų apie kelių ertmių balansavimą. Žurnalas Plastics Technology apima įrankių raidą. „Hot runner“ tiekėjai skelbia programų vadovus-„Husky“ techninė biblioteka yra ypač išsami.

Geriausias išsilavinimas yra pokalbis su parduotuvėmis, kuriose kasdien naudojami kelių ertmių įrankiai. Paklauskite, kas nepavyksta, ką jie darytų kitaip, ko jie norėtų, kad pelėsių kūrėjas jiems būtų pasakęs iš anksto. Ši tikroji patirtis{2}}nerodoma vadovėliuose.
