Injekcijos liejimo gamyba
Diegimo, sąrankos ir optimizavimo procesai
Injekcijų formavimo gamybos sritis apima daugybę procesų, metodų ir metodikų, kurios yra būtinos norint sukurti aukštą - kokybiškus plastikinius komponentus įvairiose pramonės šakose. Šiame išsamiame vadove nagrinėjami kritiniai liejimo formavimo gamybos aspektai, remiantis paralelėmis iš nustatytų gamybos principų, tuo pačiu sutelkiant dėmesį į unikalius reikalavimus ir iššūkius, būdingus plastikinių įpurškimo procesams.
Pramonės programos
Visame pasaulyje naudojami automobilių, medicininės, kosmoso, vartojimo prekių ir elektronikos pramonėje.
Tikslioji inžinerija
Gebantys gaminti komponentus, kurių nuokrypiai yra tokie, kaip ± 0,0005 colių kritinėms reikmėms.
Efektyvumo metrika
Šiuolaikinės sistemos pasiekia 10 sekundžių ciklo laiką mažiems komponentams su minimaliomis atliekomis.
PAGRINDINĖS PRIEMONĖS PRINCIPO PRINCIPAI PRIEMONĖ

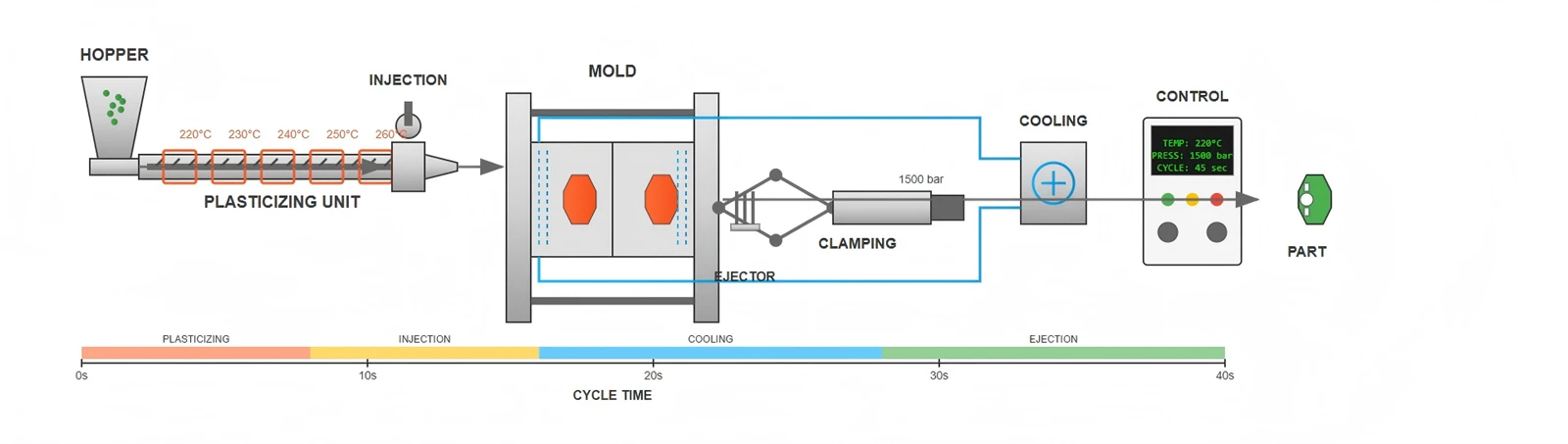

Įpurškimo liejimo gamyba yra vienas iš moderniausių ir plačiausiai naudojamų gamybos metodų šiuolaikinėje pramonėje. Procesui reikalingas kruopštus dėmesys detalėms, pradedant pradine įrangos nustatymu ir baigiant galutinėmis kokybės kontrolės procedūromis. Norint pasiekti nuoseklius, aukštus - kokybės rezultatus, labai svarbu suprasti pagrindinius principus, kurie reglamentuoja sėkmingą injekcijų formavimo gamybos operacijas.
Šiuolaikinės injekcijos formavimo sistemos apima pažangias kontrolės technologijas tikslaus parametrų valdymui
Techniniai parametrai, apibrėžiantys įpurškimo liejimo gamybos galimybes, apima užsegimo jėgą, įpurškimo slėgį, statinės temperatūros zonas, aušinimo laiką ir ciklo trukmę. Šie parametrai tiesiogiai koreliuoja su mašinos apdorojimo pajėgumu ir gamybos efektyvumo rodikliais. Įpurškimo liejimo gamybos sistemose užfiksavimo jėga paprastai svyruoja nuo kelių tonų iki tūkstančių tonų, atsižvelgiant į gaminamų dalių dydį ir sudėtingumą.
Įvertindami injekcijų liejimo gamybos įrangą, operatoriai turi apsvarstyti ryšį tarp mašinų specifikacijų ir dalių reikalavimų. Injekcijos slėgio galimybė nustato maksimalią jėgą, skirtą užpildyti sudėtingas pelėsių ertmes, o spaustuko jėga užtikrina tinkamą pelėsio uždarymą įpurškimo ir aušinimo fazių metu. Šiuolaikinės injekcijos liejimo gamybos sistemos dažnai apima pažangias valdymo technologijas, kurios automatiškai sureguliuoja šiuos parametrus, remiantis realiais - laiko grįžtamuoju ryšiu iš jutiklių viso proceso metu.
Temperatūros valdymas yra dar vienas kritinis liejimo formavimo gamybos operacijų aspektas. Statinės šildymo zonos turi būti tiksliai sukalibruotos, kad būtų užtikrintas tinkamas medžiagų plastifikavimas, tuo pačiu užkirsti kelią šiluminiam skilimui. Panašiai pelėsių temperatūros kontrolės sistemos palaiko optimalias aušinimo sąlygas, kurios tiesiogiai veikia dalių kokybę, ciklo laiką ir matmenų tikslumą įpurškimo liejimo gamybos procesuose.
| Parametras | Tipiškas diapazonas | Pagrindinis poveikis |
|---|---|---|
| Užpildymo jėga | 5 - 5000+ tonos | Apsaugo nuo blykstės, užtikrina tinkamą pelėsio uždarymą |
| Injekcijos slėgis | 500 - 30, 000 psi | Daro įtaką ertmės užpildymui ir dalių tankiui |
| Statinės temperatūra | 150 - 400 laipsnis | Kontroliuoja medžiagos klampumą ir srautą |
| Ciklo laikas | 10 - 120+ sekundės | Nustato gamybos išėjimą ir efektyvumą |
Įrangos įrengimo ir sąrankos procedūros
Įdiegimo ir sąrankos liejimo gamybos įrangos nustatymo procedūroms reikia sistemingų metodų, užtikrinančių tiek saugos, tiek veikimo efektyvumą. Prieš montavimą reikia atlikti išsamų mašinų specifikacijų patikrinimą atsižvelgiant į gamybos reikalavimus. Šis patikrinimo procesas apima elektrinių reikalavimų, hidraulinių sistemų, aušinimo vandens talpos ir suslėgto oro prieinamumo vertinimą.
Tikslus diegimas užtikrina ilgą - termino įrangos našumą
Tinkamas injekcijų liejimo gamybos sistemų montavimas prasideda kruopščiu įrangos ir gamybos aplinkos valymu ir paruošimu. Visuose paviršiuose neturi būti teršalų, šiukšlių ir svetimų medžiagų, kurios galėtų trukdyti normaliai veikti. Mašinos pamatas turi užtikrinti tinkamą atramą ir vibracijos izoliaciją, kad būtų galima išlaikyti tikslumą aukšto - greičio įpurškimo liejimo gamybos operacijų metu.
Įpurškimo liejimo gamybos įrangos montavimo ir suderinimo procedūros laikosi konkrečių protokolų, skirtų užtikrinti optimalų našumą. Mašinų išlyginimas turi būti patikrintas naudojant tikslius instrumentus, o visi montavimo varžtai turi būti sukonstruoti pagal gamintojo specifikacijas. Elektros jungtys reikalauja kruopščiai atkreipti dėmesį į įtampos reikalavimus, fazių balansą ir įžeminimo sistemas, kad būtų išvengta veiklos problemų ir užtikrintų operatoriaus saugumą.
"Tinkamos montavimo procedūros gali sumažinti įrangos prastovą iki 40% ir žymiai pagerinti dalių kokybės nuoseklumą viso gamybos gyvavimo ciklo metu, ypač esant aukštai - tūrio gamybos aplinkoje, kur net nedideli nukrypimai gali sukelti didelę kokybę ir išlaidas."
- Plastikų inžinierių draugija, www.4spe.org
Hidraulinės sistemos sąranka injekcijų liejimo gamybos įrenginiuose apima kruopštų dėmesį skysčių specifikacijoms, slėgio nustatymams ir srauto greičiui. Hidraulinė alyva turi atitikti gamintojo klampumo, temperatūros stabilumo ir užteršimo lygio specifikacijas. Sistemos slėgio bandymai turėtų būti atliekami 1,5 karto didesniu už įprastą veikimo slėgį, siekiant patikrinti vientisumą ir nustatyti galimus nuotėkio taškus prieš prasidedant gamybai.
Įrangos įrengimo kontrolinis sąrašas
Patikrinkite pamatų matmenis ir apkrovą - laikomosios talpos
Patvirtinkite elektros tiekimo atitikties mašinos reikalavimus (įtampa, fazė, ampera)
Patikrinkite aušinimo vandens tiekimą, ar nėra srauto greičio, slėgio ir kokybės
Patikrinkite hidraulinį skystį, ar nėra tinkamo tipo ir užteršimo lygio
Atlikite tikslaus išlyginimą naudodami kalibruotus instrumentus
Patikrinkite, ar visi saugos apsaugos ir blokai veikia teisingai
Atlikite hidraulinių ir pneumatinių sistemų slėgio bandymą
Atlikite pradinį 试运行 ir parametrų patikrinimą
Pelėsių montavimo ir suderinimo procedūros
Pelėsių montavimas yra viena kritiškiausių injekcijų liejimo gamybos nustatymo procedūrų etapų. Procesui reikia kruopštaus kelių sistemų koordinavimo ir tikslaus dėmesio suderinimo nuokrypiams. Prieš pradėdami diegti pelėsį, operatoriai turi patikrinti, ar pelėsio matmenys yra suderinami su mašinų specifikacijomis, įskaitant „Platen“ dydį, dienos šviesos atidarymą ir tarpų tarpus.
Tikslus pelėsių suderinimas yra labai svarbus dalių kokybei ir pelėsių ilgaamžiškumui
Pradiniam formų išdėstymui injekcijų liejimo gamybos sistemose reikia atidžiai atkreipti dėmesį į centrą ir suderinimą. Pelėsio bazės turi būti tiksliai išdėstytos mašinų plokštelėse, kad būtų užtikrintas tinkamas vartų išlyginimas, vienodas užspaudimo slėgio pasiskirstymas ir optimalus dalies išmetimas. Dėl netinkamo poslinkio šioje fazėje gali atsirasti blykstės susidarymas, netolygus aušinimas ir priešlaikinis kritinių pelėsių komponentų susidėvėjimas.
Užpildymo jėgos reguliavimas injekcijų liejimo gamybos operacijose turi būti optimizuotas kiekvienam konkrečiam pelėsiui ir dalių deriniui. Per didelė užspaudimo jėga gali sugadinti pelėsių komponentus ir padidinti mašinos komponentų susidėvėjimą, o nepakankama spaustuko jėga gali sukelti blykstės susidarymą arba dalinių matmenų variantus. Optimali spausdinimo jėga paprastai svyruoja nuo 2 iki 5 tonų kvadratiniame colyje numatomoje dalies plote, atsižvelgiant į medžiagų savybes ir perdirbimo sąlygas.
Tyrimų įžvalga
"Pelėsių suderinimo nuokrypiai, viršijantys 0,001 colio, gali padidinti pelėsių susidėvėjimo greitį 30%, o iš dalies kokybės nuoseklumo sumažėja 15%. Tikslios suderinimo procedūros kartu su įprasta priežiūra gali pratęsti pelėsių gyvenimo trukmę 50% ar daugiau aukštoje - tūrio gamybos aplinkoje."
- Žurnalas „Advanced Gamybos technologija“, „Manufacturingtechjournal.org“
Temperatūros valdymo sistemos integracija yra dar vienas esminis pelėsio montavimo aspektas įpurškimo liejimo gamybos procesuose. Aušinimo kanalai turi būti tinkamai sujungti su temperatūros valdymo blokais, o srauto greitis turi būti subalansuotas, kad būtų užtikrintas vienodas pelėsių temperatūros pasiskirstymas. Prieš pradedant gaminti, termoelementai ir temperatūros jutikliai turėtų būti kalibruojami ir patikrinami, kad būtų užtikrintas tikslus temperatūros stebėjimas ir valdymas.
Paruošimas
Instaliacija
Suderinimas
Patikrinimas
Proceso parametrų optimizavimas ir koregavimas
Proceso parametrų optimizavimas injekcijų formavimo gamyboje reikalauja sistemingų metodų, kuriuose atsižvelgiama į sudėtingą medžiagos savybių, pelėsių projektavimo ir mašinos galimybių sąveiką. Optimizavimo procesas paprastai prasideda nuo pradinių parametrų nustatymo, remiantis medžiagų tiekėjų rekomendacijomis ir ankstesne patirtimi su panašiomis dalimis ir medžiagomis.
Šiuolaikinės kontrolės sistemos leidžia tiksliai sureguliuoti parametrų parametrus
Injekcijos greičio profiliavimas yra kritinis proceso optimizavimo aspektas injekcijų formavimo gamybos operacijose. Injekcijos greičio profilis turi būti kruopščiai pritaikytas kiekvienai dalies geometrijai, kad būtų užtikrintas visiškas ertmės užpildymas, tuo pačiu sumažinant įtempių koncentraciją ir orientacijos poveikį. Daugiapakopiai- etapo įpurškimo greičio profiliai dažniausiai naudojami siekiant optimizuoti srauto priekio pažangą per sudėtingą geometriją.
Slėgio kontrolės optimizavimas liejimo formavimo procesuose apima kruopštų injekcijos slėgio, laikymo slėgio ir nugaros slėgio nustatymų koordinavimą. Injekcijos slėgio turi būti pakankamas, kad būtų galima visiškai užpildyti pelėsio ertmę, o laikantis slėgį palaiko dalies matmenis aušinimo ir kietėjimo fazėje. Atlikimo slėgio nustatymai daro įtaką medžiagų maišymui ir degazavimui plastifikavimo proceso metu.
Temperatūros optimizavimas apima kelias zonas liejimo formavimo sistemose. Statinės temperatūros profiliai turi būti optimizuoti kiekvienai medžiagai ir dalių deriniui, kruopščiai atkreipiant dėmesį į temperatūros gradientus, kurie skatina tinkamą medžiagos srautą, tuo pačiu užkertant kelią šiluminiam skilimui. Pelėsio temperatūros kontrolė daro tiesioginę įtaką aušinimo greičiui, kristalizacijos elgsenai ir galutinėms dalims.
Parametrų optimizavimo santykiai
Pagrindinių parametrų tarpusavio ryšys injekcijų formavimo optimizavime
Kokybės kontrolės ir bandymo procedūros
Kalbant apie kokybės kontrolės procedūras, atliekant liejimo formavimo operacijas, reikia išsamių bandymo protokolų, kurie patikrina tiek proceso stabilumą, tiek dalies atitikimą specifikacijoms. Statistinio proceso kontrolės metodai dažniausiai naudojami pagrindiniams proceso kintamiesiems stebėti ir nustatyti tendencijas, kurios gali nurodyti galimas kokybės problemas prieš sukeldamas trūkumus.
Tikslus matavimas užtikrina dalis
Įpurškimo formavimo procesų matmenų tikrinimo procedūros paprastai naudoja koordinačių matavimo mašinas, optinius lygintuvus ir tikslaus matavimo prietaisus, kad būtų galima patikrinti dalių matmenis nuo piešimo specifikacijų. Atrankos planai turi būti sudaryti atsižvelgiant į gamybos apimtį, dalį kritiškumo ir klientų reikalavimų, kad būtų užtikrintas tinkamas kokybės stebėjimas be per didelių tikrinimo išlaidų.
Medžiagų bandymo protokolai injekcijų liejimo gamybos operacijose apima gaunamų medžiagų savybių patikrinimą, procesą - susijusius bandymus gamybos metu ir galutinio dalies veikimo patvirtinimą. Gaunamos medžiagos bandymai paprastai apima drėgmės kiekio analizę, lydymosi srauto indekso patikrinimą ir užteršimo patikrinimą. Procesas - Susijęs testavimas gali apimti lydymosi temperatūros stebėjimą, slėgio skilimo analizę ir trumpus kadro tyrimus.
Vizualinės tikrinimo procedūros yra svarbus kokybės kontrolės komponentas injekcijų liejimo gamybos procesuose. Treniruoti inspektoriai turi sugebėti nustatyti įprastus defektus, tokius kaip blykstė, kriauklių žymės, suvirinimo linijos ir paviršiaus užterštumas. Standartizuotos apšvietimo sąlygos ir tikrinimo procedūros padeda užtikrinti nuoseklų defektų aptikimą ir klasifikaciją skirtinguose poslinkiuose ir operatoriuose.
Matmenų tikrinimas
Koordinačių matavimo mašinos (CMM)
Optiniai lygintuvai
Tikslūs matuokliai ir armatūra
3D nuskaitymo technologijos
Medžiagos bandymai
Lydymosi srauto indekso analizė
Drėgmės turinio bandymas
Tempimo ir smūgio bandymai
Šilumos analizė (DSC, TGA)
Proceso stebėjimas
Statistinis proceso valdymas (SPC)
Ertmės slėgio stebėjimas
Tikras - laiko temperatūros stebėjimas
Automatizuotas vaizdinis patikrinimas
Trikčių šalinimo ir optimizavimo strategijos
Įsiurbimo liejimo gamybos trikčių šalinimo procedūros reikalauja sistemingų metodų, pagal kuriuos atsižvelgiama į sudėtingą kelių proceso kintamųjų sąveiką. Bendrosios problemos, tokios kaip neišsamus užpildymas, per didelis blykstės ir matmenų variantai, dažnai atsiranda dėl kelių veiksnių sąveikos, o ne vieno - taško gedimų.
Sistemingas trikčių šalinimas nustato pagrindines priežastis
Trumpa šūvio analizė injekcijų formavimo procesuose apima sistemingą neišsamų dalių vertinimą, siekiant nustatyti pagrindines priežastis ir tinkamus taisomuosius veiksmus. Veiksniai, kurie gali prisidėti prie trumpų kadrų, yra nepakankamas injekcijos slėgis, netinkamas ventiliacijos ventiliacija, per didelis medžiagų klampumas arba netinkama pelėsių temperatūra. Pataisomieji veiksmai turi spręsti pagrindines priežastis, o ne tiesiog padidinti įpurškimo slėgį ar greitį.
Blykstės formavimo trikčių šalinimas injekcijų formavimo gamybos operacijose reikalauja įvertinti užspaudimo jėgą, pelėsio būklę ir apdorojimo parametrus. Per didelis įpurškimo slėgis, susidėvėję pelėsių komponentai ar nepakankama užspaudimo jėga gali prisidėti prie blykstės susidarymo. Trikčių šalinimo procesas turi sistemingai įvertinti kiekvieną galimą priežastį, kad būtų galima nustatyti veiksmingiausius taisomuosius veiksmus.
Matmenų variacijų analizė injekcijos liejimo gamybos procesuose apima statistinį matavimo duomenų vertinimą, siekiant nustatyti variacijos šaltinius ir tinkamus taisomuosius veiksmus. Proceso kintamieji, tokie kaip injekcijos greitis, laikymo slėgis ir aušinimo laikas, daro įtaką galutinėms dalių matmenims. Eksperimentų metodų projektavimas gali būti naudojamas norint sistemingai įvertinti kelių kintamųjų poveikį ir nustatyti optimalius parametrų derinius.
Įprasti defektai trikčių šalinimo schemos schema
Išplėstinės valdymo sistemos ir automatizavimas
Šiuolaikinės injekcijos formavimo gamybos sistemos vis labiau įtraukia pažangias valdymo technologijas, kurios įgalina realias - laiko proceso stebėjimą ir automatinį kritinių parametrų reguliavimą. Šiose sistemose naudojami modernūs jutikliai ir grįžtamojo ryšio valdymo algoritmai, kad būtų išlaikytos optimalios apdorojimo sąlygos visuose gamybos etapuose.
Pramonė 4.0 Technologijos įgalina intelektualiųjų gamybos galimybes
Proceso stebėjimo sistemos injekcijų liejimo gamybos operacijose paprastai apima ertmės slėgio jutiklius, lydymosi temperatūros stebėjimą ir hidraulinio slėgio grįžtamąjį ryšį. Šie jutikliai pateikia realius - laiko duomenis, kurie leidžia nedelsiant nustatyti proceso nuokrypius ir automatinius taisomuosius veiksmus. Išplėstinės valdymo sistemos gali automatiškai sureguliuoti įpurškimo greitį, slėgį ir temperatūros parametrus, kad būtų išlaikytos optimalios apdorojimo sąlygos.
Prognozuojamos techninės priežiūros technologijos tampa vis svarbesnės atliekant liejimo gamybos operacijas. Vibracijos stebėjimas, šiluminis vaizdavimas ir alyvos analizės programos gali nustatyti galimas įrangos problemas prieš tai, kai jos neplanuotos prastovos. Šios technologijos suteikia galimybę techninės priežiūros komandoms planuoti remontą planuojamais išjungimo laikotarpiais, o ne reaguoti į avarinius gedimus.
Duomenų rinkimo ir analizės sistemos injekcijų liejimo gamybos procesuose įgalina išsamias proceso dokumentacija ir nuolatinio tobulinimo iniciatyvos. Istorinius proceso duomenis galima išanalizuoti siekiant nustatyti optimizavimo galimybes, pašalinti trikčių šalinimo kokybės problemas ir sukurti patobulintus apdorojimo parametrus būsimoms gamybos bandymams.
Išmanieji jutikliai
Ai - optimizuotas variklis
Saugos protokolai ir rizikos valdymas
Įpurškimo liejimo gamybos saugos protokolai turi būti susiję su daugybe pavojų, įskaitant aukštus - slėgio hidraulines sistemas, aukštesnę temperatūrą, judančias mašinas ir cheminį poveikį. Turi būti įgyvendintos išsamios saugos mokymo programos, kad visi operatoriai suprastų tinkamas saugos procedūras ir reagavimo į ekstremalias situacijas protokolus.
Tinkamas AAP yra būtinas operatoriaus saugai
Lockout/Tagout procedūros yra labai svarbios įpurškiant liejimo gamybos operacijas, apimančias įrangos priežiūrą ir pelėsių pokyčius. Norint išvengti atsitiktinės įrangos paleidimo priežiūros metu, reikia laikytis tinkamų energijos izoliavimo procedūrų. Prieš pradedant techninės priežiūros darbus, reikia tinkamai išskirti ir patikrinti keli energijos šaltiniai, įskaitant elektros, hidraulines ir pneumatines sistemas.
Asmeninės apsaugos priemonių reikalavimai įpurškimo liejimo gamybos operacijoms paprastai apima apsauginius akinius, klausos apsaugą ir tinkamus drabužius, kad būtų išvengta kontakto su karštais paviršiais ar judančiomis mašinomis. Cheminės - atsparios pirštinės gali prireikti tvarkant tam tikras medžiagas ar apdorojant AIDS. Avarinių dušų ir akių ląstelių stotys turi būti lengvai prieinamos visoje gamybos zonoje.
Įsiurbimo liejimo gamybos operacijų rizikos įvertinimo procedūros turėtų sistemingai įvertinti potencialius pavojus ir įgyvendinti tinkamas kontrolės priemones. Reguliarus saugos auditas ir incidentų analizė padeda nustatyti tobulinimo sritis ir užkirsti kelią pasikartojančioms saugos problemoms. Saugos veiklos metrika turėtų būti stebima ir perduodama visiems darbuotojams, kad būtų galima sutelkti dėmesį į nuolatinį saugos gerinimą.
Kritiniai saugos reikalavimai
Reguliarus lokauto/Tagout procedūros mokymas
Privalomas AAP naudojimo vykdymas
Pirmosios pagalbos stotys su tinkamomis atsargomis
Tinkama medžiagų dūmų ventiliacija
Reguliarios saugos patikrinimai ir auditai
Ergonomiškos darbo vietos, siekiant užkirsti kelią traumoms
Aplinkos aspektai ir tvarumas
Aplinkos valdymas injekcijų formavimo gamybos operacijose reikalauja išsamių metodų, susijusių su energijos suvartojimu, atliekų susidarymu ir išmetamųjų teršalų kontrole. Energija - Efektyvus įrangos projektavimas, proceso optimizavimas ir atliekų mažinimo programos gali žymiai sumažinti injekcijų liejimo gamybos procesų poveikį aplinkai.
Tvarumo iniciatyvos sumažina poveikį aplinkai
Atliekų minimizavimo strategijos injekcijų formavimo gamybos operacijose apima medžiagų atkūrimo programas, proceso optimizavimą, siekiant sumažinti laužų generavimą, ir perdirbimo iniciatyvos tiek gamybos atliekoms, tiek po - vartotojų medžiagų. Uždarytos - kilpos medžiagų atkūrimo sistemos gali žymiai sumažinti žaliavų suvartojimą, išlaikant produkto kokybės standartus.
Energijos vartojimo efektyvumo optimizavimas liejimo formavimo procesuose apima šildymo sistemų, aušinimo sistemų ir hidraulinės energijos suvartojimo vertinimą. Kintamo dažnio pavaros, efektyvios šildymo technologijos ir optimizuotos aušinimo sistemos gali iš esmės sumažinti energijos suvartojimą nepakenkiant proceso našumui ar dalių kokybei.
Vandens apsaugos programos, susijusios su liejimo formavimo operacijomis, orientuotos į aušinimo sistemos optimizavimą, uždarytas - kilpų aušinimo sistemas ir vandens valymo technologijas, leidžiančias pakartotinai naudoti vandenį. Šios programos gali žymiai sumažinti vandens suvartojimą, išlaikant tinkamą aušinimo pajėgumą didelėms - tūrio gamybos operacijoms.
Tvarumo gerinimo galimybės
Medžiagos efektyvumas
Įdiekite laužo perdirbimo programas
Optimizuokite dalių dizainą medžiagų mažinimui
Jei įmanoma, naudokite perdirbtą turinio medžiagą
Energijos taupymas
Įdiekite aukštą - efektyvumo variklius ir diskus
Įdiekite intelektualiųjų energijos valdymo sistemas
Optimizuokite šildymo ir aušinimo sistemas
Išteklių išsaugojimas
Įdiekite uždarą - kilpos vandens sistemas
Sumažinkite pakuočių atliekas tvarkant medžiagas
Optimizuokite techninės priežiūros praktiką, siekiant sumažinti atliekas
