Specialios perdirbimo technologijos šiuolaikinės pelėsio gamybos srityje
Nuolat tobulėjant pramoninei gamybai ir technologinėms naujovėms, gamybos pramonė liudijo, kad atsirado naujų pelėsių medžiagų, kurioms būdingos išskirtinės savybės, įskaitant aukštus lydymosi vietas, geresnį kietumą, padidėjusį stiprumą ir nepaprastą tvirtumą. Pelėsių struktūrų sudėtingumas ir specializuoti proceso reikalavimai tuo pačiu metu smarkiai padidėjo. Vien tik tradiciniai mechaninio apdorojimo metodai įrodė, kad šioms sudėtingoms formoms gaminti nepakanka, dažnai susiduriant su neįveikiamomis techninėmis kliūtimis. Šis apribojimas paskatino novatoriškų apdorojimo technologijų, kurios iš esmės skiriasi nuo įprastų mechaninių metodų, kūrimą.
Specialiųjų apdorojimo metodų raida
Pelėsių gamybos pramonė apėmė išsamų specialių perdirbimo technologijų, kurios panaudoja įvairias energijos formas, o ne tradicines mechanines jėgas, asortimentą. Šie pažengę metodai apima elektrinio iškrovos apdirbimą (EDM), vielos elektrinio iškrovos apdirbimą (WEDM), elektrocheminį apdirbimą, elektroformavimą, elektrocheminį poliravimą, cheminį apdorojimą ir ultragarsinį apdirbimą.
Skirtingai nuo įprasto mechaninio apdorojimo, kai įrankiai naudoja tiesioginę mechaninę jėgą ruošiniams, šie specialūs apdorojimo būdai naudoja elektrinę energiją, cheminę energiją, optinę energiją ir akustinę energiją, kad būtų pasiektos tikslios matmenų specifikacijos ir aukštesnės paviršiaus apdaila. Šis esminis skirtumas pašalina medžiagų kietumo nustatytus apribojimus, leidžiančius apdoroti net ir sunkiausias medžiagas, naudojamas pritaikytos injekcijos liejimo priemonėse.
Moldų gamybos pertvarkymas naudojant specialias perdirbimo technologijas buvo ypač reikšmingas pritaikytoms injekcijų liejimo operacijoms. Šie pažengę metodai tapo būtini gaminant sudėtingas pelėsių ertmes ir šerdes, reikalingas šiuolaikinėms plastikinėms dalims gaminti. Sudėtingos, nuoseklios įrangos prieinamumas palengvino plačiai pritaikymą visuose pelėsių gamybos sektoriuose, nustatant specialų apdorojimą kaip esminį tradicinių apdirbimo metodų papildymą. Tarp šių technologijų buvo pagrindiniai specialiųjų apdorojimo metodai, ypač vertingi kuriant sudėtingas geometrijas, kurių reikalaujama pagal pasirinktinių įpurškimo liejimo projektus, atsirado kaip vyraujantys specialiųjų apdorojimo metodai, ypač vertingi.
Elektros išleidimo apdirbimo principų supratimas
Elektros išleidimo apdirbimas veikia pagal kontroliuojamos elektrinės erozijos principą, kai impulsiniai išleidimai tarp įrankio ir ruošinių elektrodų sukuria lokalią aukštą temperatūrą dielektrinėje terpėje. Šis šiluminio erozijos procesas pašalina medžiagą išskirtiniu tikslumu, pasiekdamas specifines formas, matmenis ir paviršiaus šiurkštumo reikalavimus be mechaninio kontakto.
Dėl EDM technologijos universalumo ji ypač tinka perdirbti medžiagas, turinčias ekstremalias savybes - aukšto lydymosi taškus, išskirtinį kietumą, puikų stiprumą, aukštą grynumą, puikų tvirtumą ar reikšmingą trapumą - visa tai dažniausiai susiduriama gaminant individualų liejimo įrankį.
Elektros išleidimo apdirbimo gamyboje naudojamas spektras yra nepaprastai platus. Tai apima įvairių tipų pelėsių rūšių ertmių ir branduolių gamybą, įskaitant štampuotus štampus, karštų kalimo štampus, štampus - liejimo formomis, ekstruzijos štampais ir, svarbiausia, plastikinių įpurškimo formomis ir guminėmis formomis, naudojamomis individualių įpurškimo liejimo operacijose.
EDM pagrindinės galimybės
Sukurti įvairias skylių geometrijas - žiedinės, kvadratinės ir netaisyklingos formos
Sudarant sudėtingus išlenktus kanalus ir sulenktas skylutes
Gamybos srieginės savybės ir siauri lizdai
Mikro - skylių ir ultra - dailių apertūrų kūrimas
Būtina aušinimo kanalams pritaikytuose įpurškimo liejimo įrankiuose
Išmetimo skylių ir ventiliacijos savybių gaminimas
Elektros išmetimo apdirbimo šeimą sudaro du pirminiai variantai, kiekvienas patenkina skirtingus gamybos poreikius. EDM mirti - nuskendimas, paprastai vadinamas tiesiog EDM, specializuojasi kuriant ne - per ertmes su trijų kompleksų - matmenų geometrijomis, sudėtingais grioveliais pelėsių šerdyse ir bruožais su aštriais kampeliais arba siauromis plyšiais, kurių negalima pasiekti per įprastus pjaustymo procesus. Nors retkarčiais naudojamas per - skylių apdirbimą, kur matmenų nuokrypiai yra mažiau kritiniai, jos pirminė vertė yra gaminant sudėtingas ertmės geometrijas, būtinas pritaikytoms įpurškimo liejimo pritaikymams.
Vielinio elektros iškrovos apdirbimas, atvirkščiai, išsiskiria kuriant - ypatybes ir tikslius kontūrus, papildančius štampą - skęstantį EDM atliekant išsamias pelėsių gamybos operacijas.
Vielos elektros išleidimo apdirbimo įranga ir pritaikymai
Vielinio elektros iškrovos apdirbimo sistemos yra suskirstytos į dvi skirtingas kategorijas, pagrįstas jų vielos tiekimo mechanizmais: lėtai - tiekimas ir greitas - tiekimo konfigūracijos. Greitą - tiekimo vielos EDM aparatą sudaro keli kritiniai posistemiai, įskaitant pagrindinį mašinos bloką, integruojantį mašinos lovą, vielos rėmo komplektą, darbalaukį, vielos tiekimo mechanizmą, kūgio formos tvirtinimo įtaisą ir dielektrinės skysčio cirkuliacijos sistemą.
Vielos EDM procesas pasiekia medžiagų pašalinimą per koordinuotą santykinį judesį tarp staliuko ir elektrodo vielos. Dvirininkas vykdo vienu metu linijinius tiekimo judesius dviem koordinačių kryptimis, leisdamas elektrodo laidą atsekti sudėtingas plokštumines kreives, palyginti su ruošiniu. Ši galimybė yra esminė norint sukurti tikslius kontūrus, reikalingus individualių įpurškimo liejimo komponentuose, pradedant paprastais geometriniais profiliais ir baigiant rafinuotomis laisvomis - formos kreivėmis.
WIRE EDM procesas
Pagrindinis vielos EDM procesas prasideda elektrodo vielos sriegimu per pre - išgręžtą pradžios skylę. Tada viela eina užprogramuotu keliu, vykdydamas elektrinių iškrovų pjaustymą išilgai viso apdirbimo kontūro. Ši proceso metodika leidžia gaminti įvairias komponentų geometrijas, būtinas pasirinktinėms įpurškimo liejimo operacijoms.
Perforatoriaus gamybos metodas
Apsvarstykite šešiakampį ruošinį, kuriame šalia krašto sukuriama sriegimo skylė; Elektrodo viela inicijuoja pjaustymą iš šios padėties, po užprogramuoto kontūro, kad būtų pagamintas komponentas su norimu išlenktu profiliu, panašiai kaip perforatoriaus gamyba pagal pasirinktinių įpurškimo liejimo įrankių rinkinius.
Štvaro ertmės gamyba
Sriegimo angos išdėstymas šešiakampio ruošinio centre leidžia sukurti ertmę -, pavyzdžiui, savybes, kai išoriniai paviršiai išlieka kaip originalus šešiakampis, o vidiniai paviršiai - apdirbtą išlenktą kontūrą - analogišką mirti ertmės gamybai pagal pasirinktines injekcijų formavimo programas.
„Wire EDM Technology“ demonstruoja išskirtinį universalumą kuriant specializuotas savybes. Siaurą laiko tarpsnį galima apdirbti apskritimo komponentuose, atsižvelgiant į tikslus vėdinimo reikalavimus, dažnai įvykdytus pritaikytuose įpurškimo liejimo įrankiuose. Procesas taip pat puikiai tinka gaminti miniatiūrinius šerdies intarpus, kritinius komponentus, kurie apibūdina sudėtingas savybes suformuotose dalyse. Šios galimybės daro „Wire EDM“ būtiną gaminant sudėtingas geometrijas ir griežtus nuokrypius, kurių reikalauja šiuolaikinės pasirinktinės injekcijos liejimo programos.
Št - skęstančios elektros iškrovos apdirbimo sistemos ir įgyvendinimas
EDM sistemos komponentai
Mašinų lovos pagrindas
Veleno galvutės mazgas
Palaikymo stulpelis
Darbinė su integruotu dielektriniu rezervuaru
Valdymo spintelių sistema
Št - skęstančiose EDM mašinose yra keli esminiai struktūriniai elementai, skirti užtikrinti stabilumą ir tikslumą, reikalingą sudėtingoms ertmėms, reikalingoms pritaikytos įpurškimo liejimo įrankiuose. Paprastai darbalaukyje yra išilginės ir skersinės judėjimo galimybės, nurodytos kaip X ir Y ašys, palengvinančios tikslią padėtį tarp įrankio elektrodo ir ruošinio.
Integruotas dielektrinio skysčio rezervuaras užtikrina visišką elektrodo ir ruošinio panardinimą perdirbimo metu, užtikrinant būtiną aušinimo ir efektyvią šiukšlių evakuaciją - kritinius veiksnius, palaikant paviršiaus kokybę, reikalingą pritaikytoms įpurškimo liejimo programoms.
Valdymo spintelėje yra dvi pagrindinės sistemos, esančios EDM veikimui: impulsų generatoriui ir automatinei tiekimo reguliavimo sistemai. Impulsų generatorius standartinę kintamąją srovę paverčia vienpusė impulsine srove konkrečiais dažniais, tiekdama elektros išleidimo energiją, reikalingą medžiagai pašalinti.
Tikslus parametrų koregavimas, operatoriai gali optimizuoti dabartines charakteristikas, kad patenkintų įvairius grubių, pusiau - apdailos ir apdailos operacijų reikalavimus - tai lankstumas, ypač vertinamas naudojant pritaikytą injekcijų formavimo įrankių gamybą, kur skirtingoms savybėms gali reikėti atskirų apdorojimo strategijų.
Die - nuskendęs EDM parodo nepaprastą praktinių pritaikymų universalumą. Kvadratiniai elektrodai gali sukurti atitinkamas kvadratines įdubas ruošiniuose, spręsdami kišenės ypatybes, paprastai reikalingas pasirinktiniuose įpurškimo liejimo įrankiuose. Strateginio darbo vietų nustatymo metu vienas įrankio elektrodas gali mašinuoti daugybę ertmių, pagerindamas kelių -} ertmių pelėsių gamybą pasirinktinėms įpurškimo liejimo operacijoms. Be to, naudojant elektrodus, skirtus tuo pačiu metu pritaikyti kelias pozicijas, kartu su suklio galvutės sukimosi galimybėmis, leidžia efektyviai gaminti sudėtingas daugialypis - ertmių konfigūracijas. EDM procesui būdingas elektrodų nusidėvėjimas reikalauja paruošti kelis elektrodus kiekvienai funkcijai - paprastai atskirti elektrodai, skirti grubinti ir baigti operacijas - užtikrinant nuoseklią kokybę visame pasirinktinio įpurškimo liejimo įrankių gamybos procese.
Specialiųjų apdorojimo technologijų integracija šiuolaikinėje gamyboje
Specialiųjų apdorojimo technologijų integracija pakeitė požiūrį į pasirinktinio įpurškimo liejimo įrankių gamybą. Šie pažengę metodai pašalino daugybę tradicinių apribojimų, leidžiančių gaminti vis sudėtingesnius ir tikslius pelėsių komponentus. Gebėjimas tiesiogiai apdoroti sukietėjusias medžiagas žymiai sutrumpino išleidimo laiką ir pagerino pritaikyto įpurškimo liejimo įrankių gamybos tikslumą. Be to, pašalinus mechanines jėgas perdirbimo metu, mažinami ruošinių iškraipymai, užtikrinant matmenų stabilumą, kritinį tiksliam pritaikytam įpurškimo liejimo pritaikymui.
Technologijų sinergija
Sinergija tarp skirtingų specialiųjų apdorojimo metodų sukūrė naujas pelėsių projektavimo galimybes, leidžiančias gaminti sudėtingus pelėsių mazgus, neįmanomus per bet kokį vieno apdorojimo metodą - ypač vertingi pagal individualius įpurškimo formavimo projektus.
Išplėstinės valdymo sistemos
Šiuolaikinėje specialioje perdirbimo įrangoje yra pažangios skaitmeninės valdymo sistemos, užtikrinančios išskirtinį pakartojamumą ir tikslumą - būtiną norint išlaikyti nuoseklią dalių kokybę daugialypėje - ertmės pasirinktiniuose įpurškimo formavimo įrankiuose.

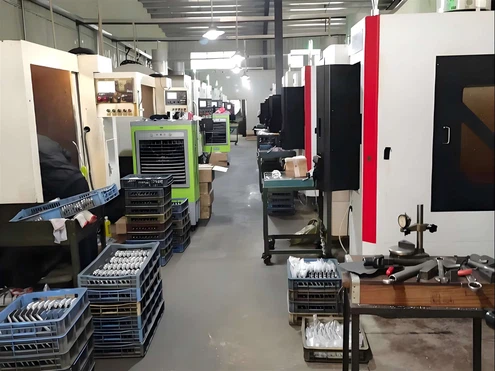

Gamybos efektyvumas
Galimybė saugoti ir nuskaityti apdirbimo programas palengvina efektyvų pakaitinių komponentų gamybą ir leidžia greitai reaguoti į projektavimo modifikacijas - labai svarbią dinaminės individualių liejimo liejimo pramonėje.

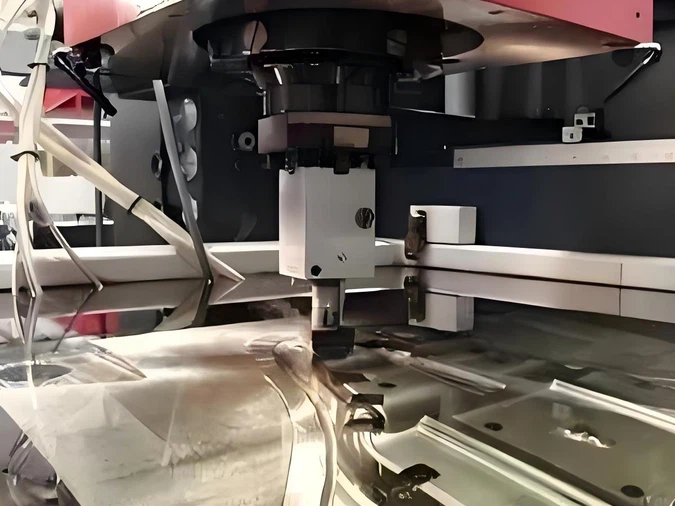

Paviršiaus kokybė ir apdailos aspektai
Paviršiaus kokybė, pasiekta naudojant specialius apdorojimo metodus, daro tiesioginę įtaką pasirinktinių įpurškimo liejimo įrankių veikimui. Elektrinis iškrovos apdirbimas sukuria būdingą paviršiaus tekstūrą, kuri, nors ir skiriasi nuo mechaniškai apdirbtų paviršių, gali būti naudinga tam tikroms reikmėms.
EDM apdorojimo metu suformuotas perdirbimo sluoksnis suteikia padidėjusį paviršiaus kietumą, o tai gali pagerinti atsparumą dilimui pritaikytos įpurškimo liejimo pritaikymo, apimančios abrazyvines medžiagas. Tačiau dėl šio sluoksnio gali reikėti pašalinti arba modifikuoti programose, reikalaujančiose specifinių paviršiaus savybių arba kur susirūpinimas kelia streso koncentraciją.
Post - apdorojimo operacijos dažnai papildo specialius apdorojimo metodus, kad būtų pasiektos tikslios paviršiaus charakteristikos, reikalingos pasirinktinėms įpurškimo liejimo įrankiams. Elektrocheminis poliravimas gali sumažinti paviršiaus šiurkštumą, išlaikant matmenų tikslumą, esminį optiniam - kokybiškoms suformuotoms dalims.
Cheminio ėsdinimo procesai gali sukurti specifines paviršiaus faktūras, palengvinančias išmetimo išmetimo dalį arba sustiprina suformuotų komponentų estetines savybes. Šių apdailos operacijų pasirinkimas ir sekos nustatymas priklauso nuo specifinių kiekvieno pasirinktinio įpurškimo liejimo taikymo reikalavimų, atsižvelgiant į tokius veiksnius kaip medžiagų savybės, dalių geometrija ir gamybos apimties lūkesčiai.
Ryšys tarp apdorojimo parametrų ir paviršiaus kokybės reikalauja atidžiai apsvarstyti pasirinktinį įpurškimo liejimo įrankių gamybą. Pulso trukmė, išleidimo srovė ir dielektrinės praplovimo sąlygos daro įtaką susidariusioms paviršiaus tekstūroms ir požeminėms savybėms. Šių parametrų optimizavimas konkrečioms medžiagoms ir geometrijoms užtikrina, kad pasirinktiniai įpurškimo liejimo įrankiai atitiktų tiek matmenų, tiek paviršiaus kokybės specifikacijas. Išplėstinės EDM sistemos suteikia sudėtingas parametrų valdymo ir stebėjimo galimybes, leidžiančias pastovią paviršiaus kokybę įvairiose sudėtingose pelėsių ypatybėse.
Medžiagos pasirinkimo ir apdorojimo strategijos
Medžiagų pasirinkimas pasirinktinėms įpurškimo liejimo įrankiams daro didelę įtaką tinkamų specialiųjų apdorojimo metodų pasirinkimui. Aukštos - našumo įrankis plienai, karbidai ir pažengę lydiniai kiekvienas pateikiamas unikalus apdorojimo iššūkis ir galimybės. Specialios apdorojimo technologijos leidžia naudoti prieš - sukietėjusias medžiagas, pašalinant iškraipymo riziką, susijusią su POST - apdirbimo terminiu apdorojimu. Ši galimybė yra ypač vertinga naudojant pasirinktines įpurškimo liejimo programas, reikalaujančias išskirtinio matmens stabilumo arba įtraukiant medžiagas, jautrias šiluminiam apdorojimui.
Pagrindiniai svarstymai kuriant strategiją
Medžiagos savybės
Šilumos laidumas, elektrinė varža ir lydymosi taškas daro įtaką EDM našumui ir turi būti apskaitomas planuojant pritaikytą įpurškimo liejimo įrankių procesą.
Proceso perėjimai
Gebėjimas sklandžiai pereiti tarp skirtingų apdorojimo režimų vienoje sąrankoje sumažina tvarkymo operacijas ir palaiko padėties tikslumą.
Multi - scenos apdorojimas
Derinant grubų apdirbimą su laipsniškai smulkesnėmis apdailos operacijomis, optimizuojate tiek produktyvumą, tiek kokybę pagal pasirinktinių įpurškimo liejimo įrankių gamybą.
Pažangios medžiagos
Specialūs apdorojimo metodai suteikia perspektyvių pažangių medžiagų, tokių kaip keramikos -, gamybos sprendimai, naudojami reikalaujant pritaikyto įpurškimo liejimo scenarijų.
Išplėstinės medžiagos ir toliau plečia pasirinktinių įpurškimo liejimo operacijų galimybes. Keraminiai - sustiprintos kompozitai, metalo matricos kompozitai ir kitos inžinerinės medžiagos siūlo unikalius savybių derinius, tačiau dažnai pasirodo sudėtinga įprastiniam apdirbimui. Specialūs apdorojimo metodai suteikia perspektyvius šių medžiagų gamybos sprendimus, leidžiančius pritaikyti jų pritaikymą reikalaujant pasirinktinių įpurškimo liejimo scenarijų. Nuolatinis naujų elektrodų medžiagų ir dielektrinių skysčių kūrimas dar labiau padidina galimybę efektyviai ir ekonomiškai apdoroti šias pažangias medžiagas.
Technologinė pažanga ir ateities kryptys
Specialiųjų perdirbimo technologijų raida ir toliau skatina inovacijas pagal pasirinktinių injekcijų liejimo įrankių gamybą. Hibridinės apdirbimo sistemos, sujungiančios kelis apdorojimo metodus vienoje platformoje, siūlo precedento neturintį lankstumą ir efektyvumą. Šios sistemos įgalina sklandžius perėjimus tarp frezavimo, EDM ir kitų procesų, sutrumpindama sąrankos laiką ir pagerina tikslumą sudėtingo pritaikymo liejimo įrankių gamyboje.
Automatizavimas ir skaitmeninimas keičia specialias apdorojimo operacijas pasirinktinėje įpurškimo liejimo įrenginiuose. Robotų elektrodų ir ruošinių tvarkymo sistemos įgalina nuolatinį nepilotuojamą veikimą, ypač vertingas ilgoms - trukmės EDM operacijoms. Skaitmeninės „Twin Technologies“ palengvina proceso optimizavimą ir numatomą priežiūrą, sumažinant prastovą pasirinktinėje liejimo formavimo aplinkoje.
Tvarumo sumetimai vis labiau daro įtaką specialios apdorojimo technologijos plėtrai ir pritaikymui pasirinktinių injekcijų formavimo pramonėje. Energija - Efektyvūs impulsų generatoriai, pažangios dielektrinės skysčių perdirbimo sistemos ir optimizuotos apdorojimo strategijos sumažina poveikį aplinkai išlaikant ar gerinant proceso galimybes.
Gebėjimas perdaryti ir remontuoti aukštą - vertę pasirinktinių įpurškimo formavimo įrankiai naudojant specialius apdorojimo metodus, prailgina įrankio tarnavimo laiką ir sumažina medžiagų suvartojimą. Šie tvarumo patobulinimai atitinka didėjantį supratimą apie aplinką ir reguliavimo reikalavimus, turinčius įtakos pasirinktinių injekcijų liejimo operacijoms visame pasaulyje.
Nuolatinis specialiųjų perdirbimo technologijų tobulinimas užtikrina nuolatinį aktualumą gaminant pritaikytą liejimo įrankių gamybą. Kaip iš dalies geometrija tampa sudėtingesnės, o materialiniai reikalavimai yra reikalavimai, šios technologijos suteikia būtiniausias galimybes, kurios papildo ir praplečia tradicinius gamybos metodus. Sėkminga specialiųjų perdirbimo metodų integracija į išsamias gamybos strategijas suteikia galimybę pritaikyti injekcijų liejimo operacijas, kad būtų patenkinti kintantys rinkos reikalavimai dėl kokybės, efektyvumo ir inovacijų. Vykdant nuolatinę technologinę plėtrą ir tobulinant procesą, specialus apdorojimas išliks esminis siekiant tobulinti pasirinktinių įpurškimo liejimo galimybes ir sudaryti galimybę gaminti vis sudėtingesnius suformuotus komponentus įvairiose pramonės srityse.
Specialios apdorojimo technologijos pritaikytos įpurškimo formavimo
Elektros išmetimo apdirbimas
Tiksli medžiaga pašalina kontroliuojamus elektrinius išleidimus, idealiai tinkančius sudėtinėms ertmėms pritaikytos įpurškimo liejimo įrankiuose.
WIRE EDM
Tikslus kontūro pjaustymas naudojant elektrodų laidus, būtinus sudėtingoms formoms pritaikytose įpurškimo liejimo komponentuose.
Elektrocheminis apdirbimas
Medžiagos pašalinimas per anodinį tirpimą, užtikrinant puikų paviršiaus apdailą pritaikytoms injekcijų liejimo pritaikymams.
Ultragarsinis apdirbimas
Aukšta - dažnio vibracija medžiagų pašalinimui, tinkama trapioms medžiagoms, naudojamoms specializuotuose individualių įpurškimo liejimo įrankiuose.
