Mes užsiimame šia tema, kad pradėtume sužinoti apie 3 tipo plokštelių liejimo formą, nes 3 plokštelės ir 2 plokštelės formos turi keletą skirtingų Pin funkcijų.

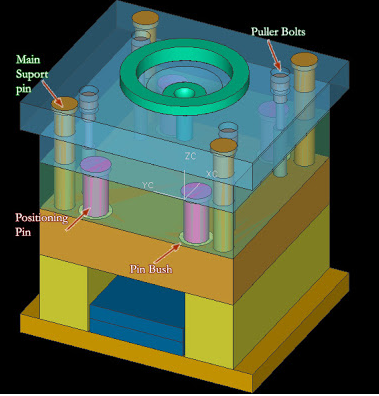

Iš esmės 3 plokštelės formos pagrindinei konstrukcijai remti yra 3 rūšies PIN. Žiūrėkite paveikslėlyje žemiau
(Norėdami padidinti, spustelėkite nuotrauką)
3 dalis yra
1. Pagrindinė palaikymo kontaktinė dalis
2. Padėties padėtis
3. Tvirtinimo varžtai
Tie PIN palaiko tiek 3 plokštelių tipo įpurškimo liejimo atidarymo ir uždarymo procesą. Funkcija kiekviena pin yra
Pagrindinė palaikymo kontaktinė dalis
Šis kaištis visiškai palaiko ertmę ir bėgio plokštelę, kai formos atviros, kai mes perkame pelėsio pagrindo plokštę iš gamintoja, jie visada turi tikslią "Support Pin" skersmenį, kuris mums reikalingas, jis buvo apskaičiuotas, tačiau jei jūsų dalis yra tiksli, užtikrinkite tai apskaičiuojant Šių elementų deformacija, kurią sukelia ertmės plokštelė ir bėgio plokštė.
Įsitikinkite, kad kaiščio kampas ne didesnis kaip 0,1 mm, pasirinkite didesnį atramos kaiščio skersmenį, kai nukrypimas yra didelis.
Padėties nustatymas
Kadangi atraminis kaištis uždarymo metu nėra tikslus, mums reikia tikslesnės kreipiamosios dalies, kuri taip pat vadinama "Guide Pin", nes ji padės derinti pagrindines ir ertmes. Naudokitės šia dalimi su Bušu aukšto tikslumo dalyje, keletą kartų mums reikia daugiau nei vieno padėties nustatymo kaiščio, taip pat galime pridėti bloko vadovą, kūgio blokų komplektą, konektoriaus kaiščių rinkinį ir kitus didelio tikslumo padėties nustatymo įrankius.
Tvirtinimo varžtai
Traukiantysis varžtas nepalaiko jokios plokštės, ši dalis faktiškai įtraukiama į tris plokščių formų atidarymo dalį.
Dirbdami kartu su įtempimo jungtimi arba magnetiniu bloku, ši dalis suteiks linijos ištraukimo plokštelę ir viršutinę plokštę, ši atskyrimo linija bus naudojama įsitikinti, kad sprue buvo nukirpta iš purkštuko.
Skilimo linija Atidarymas yra apie 5-10 mm, priklauso nuo didelių formų.
Žiūrėkite žemiau pateiktą paveikslėlį, kad sužinotumėte kiekvieno kaiščio ilgį.
