Įpurškimo formų padėties nustatymo sistemos projektavimo taškai
1. Mažos formos padėtis
Kreipimosi ir padėties nustatymo problema yra pasikartojantys laipsniški veiksmai uždarant ir atidarant įpurškimo formą. Uždarius formą, kreipiamasis kaištis ir kreipiamoji įvorė pirmiausia kreipiasi, kad būtų užtikrinta, jog formos dalys turi teisingą pradinę judėjimo trajektoriją. Pasibaigus orientacijai, pradedama padėti padėtis. Dėl skirtingos plastikinių dalių struktūros kiekviena plastikinė dalis turės didesnę ar mažesnę šoninę jėgą liejimo metu. Gilios ertmės plastikinės dalys ir asimetrinės plastikinės dalys turi didžiausią šoninę jėgą. Tarp kreipiamųjų stulpelių ir kreipiamųjų rankovių yra tarpas, o jo darbinė būsena iš tikrųjų yra linijinis kontaktas. Todėl įpurškimo formoje didžiulės šoninės jėgos įpurškimo metu negali atlaikyti tik kreipiamasis stulpelis ir kreipiamoji įvorė. Todėl padėties nustatymo sistema turi būti suprojektuota taip, kad atlaikytų šoninę jėgą. Įpurškimo formos struktūra, užtikrinanti, kad judančios dalys judėtų pagal nustatytą trajektoriją, vadinama nukreipimo sistema; konstrukcija, užtikrinanti santykinį padėties tikslumą tarp priekinės ir galinės formos bei tarp judamųjų dalių, vadinama padėties nustatymo sistema. Kaip svarbi pelėsių gamybos proceso dalis, kreipiamasis stulpas naudojamas nukreipimui, atremimui ir padėties nustatymui. Atrama reiškia, kad kreipiamasis stulpelis turi išlaikyti šablono svorį.
Mažos formos turi mažą šoninę jėgą, o padėties nustatymo problemą galima išspręsti naudojant keturis formos šerdies kampus, kad būtų sukurta tigro burna. Mažos formos taip pat gali pasinaudoti plastikinių dalių struktūrinėmis savybėmis, kad sukurtų atitinkamas priekinės ir galinės formos Rende fiksavimo sistemas. Mažoji forma užfiksuojama atskyrimo paviršiumi, kaip parodyta 1 paveiksle.
Kai keturi priekinių ir galinių formų šerdies kampai yra skirti tigro burnai išdėstyti, tigro burnos pasvirimo kampas turėtų būti mažesnis, paprastai 5 ゜-10゜. Mažas kampas gali veiksmingai apsaugoti formos įsiskverbimo paviršių nuo pažeidimų. Keturių kampų tigro burnos šerdies padėties trūkumas yra tas, kad jai keliami aukšti apdirbimo reikalavimai. Tigro burną paprastai reikia apdoroti CNC staklėmis, o apdirbimo tikslumą lengvai riboja staklių ir įrankio tikslumas, todėl jis dažnai neatitinka tikslumo reikalavimų. Pavyzdžiui, nuožulnios plokštumos atitikimas turi būti didesnis nei 80 procentų, kad būtų galima patikimai tiksliai nustatyti padėtį.

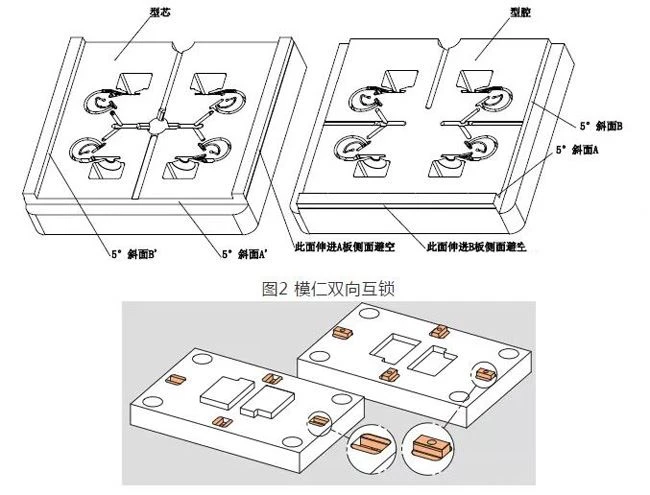

2 paveiksle parodytas dvipusis formos šerdies sujungimas. 5゜ nuožulni plokštuma A ir 5゜ nuožulni plokštuma A'bendradarbiauja tarpusavyje; 5゜ nuožulni plokštuma B ir 5゜ pasvirusi plokštuma B'bendradarbiauja tarpusavyje. Visus besijungiančius paviršius galima šlifuoti šlifuokliu, o padėties nustatymo tikslumas yra žymiai didesnis nei keturių kampų tigro burnos. Kai plastikinė dalis yra mažoje ir vidutinio dydžio formoje, kurioje ertmė ir šerdies klijų padėtis yra maždaug simetriškos, formos šerdies dvipusio blokavimo konstrukcija gali veiksmingai pagerinti dinaminių ir fiksuotų formų suspaudimo tikslumą. Todėl šis pozicionavimo būdas plačiai naudojamas Europos liejimo formose.
3 paveiksle parodytas nuolydžio padėties nustatymo blokas, kuriame pavaizduotas formos ruošinio kraštas. Projektuojant nuolydžio padėties nustatymo bloką, būtina atkreipti dėmesį į formos pagrindo krašto vidurį, kad būtų atsispirta šiluminiam plėtimuisi dėl šiluminio plėtimosi ir susitraukimo.
Formos pagrindo padėties nustatymo bloko padėties nustatymas paprastai vadinamas antrine padėties nustatymu. Antrinė padėties nustatymas yra tikslus priekinių ir galinių formų ruošinių išdėstymas. Nulinio laipsnio padėties nustatymo bloko padėties nustatymo tikslumas yra daug didesnis nei kreipiamojo stulpelio ir kreipiančiosios įvorės. Formos pagrindo pozicionavimo bloko tinkamas griovelis turėtų būti kiek įmanoma apdorotas pelėsių pagrindo gamykloje, kad būtų užtikrintas priekinio ir galinio formos pagrindų suderinimo tikslumas. Padėties nustatymo bloko medžiaga yra termiškai apdorota legiruotojo plieno arba vario ir grafito medžiaga, o padėties nustatymo bloko trinties paviršiuje turi būti tepalinės alyvos griovelis. Nulinio laipsnio padėties nustatymo blokas turi dvi nukreipimo ir padėties nustatymo funkcijas, kurios gali veiksmingai apsaugoti silpną prasiskverbiantį paviršių ant formos šerdies. Formos pagrindo pozicionavimo blokas yra labai svarbus tikslioms formoms. Todėl nulinio laipsnio padėties nustatymo blokas yra būtinas Šiaurės Amerikos formoms.
Dviejų nulinio laipsnio padėties nustatymo bloko pusių sujungimo aukštis lemia padėties nustatymo efekto ilgį. Suprojektavus nulinio laipsnio padėties nustatymo bloką, kilnojamos ir fiksuotos formos sukuria tam tikrą atstumą tiksliai nukreipiant ir nustatant padėtį prieš uždarant formą. Todėl formoje, kurioje yra daugiau įdėjimo pozicijų, nulinio laipsnio padėties nustatymo blokas gali veiksmingai apsaugoti įdėjimo padėties įdėklus. Dalys nepažeistos. 4 paveiksle parodytas HASCO nulinio laipsnio pozicionavimo blokas Z085.
