Skalbimo mašinos muilo dėžutės gaminio schema parodyta 1 pav. Maksimalus gaminio dydis 160 mm x 89,20 mm x 53 mm, vidutinis plastikinės dalies storis 2,0 mm, medžiaga plastikinė dalis yra ABS, susitraukimo greitis yra 1,005, o plastikinės dalies svoris yra 67,5 gramai. . Techniniai reikalavimai plastikinėms dalims yra tokie, kad neturi būti defektų, tokių kaip smailės, nepasitenkinimas įpurškimu, tekėjimo linijos, poros, deformacijos deformacija, sidabriniai dryžiai, šaltos medžiagos, purškimo linijos, burbuliukai ir pan.
Iš 1 paveikslo matyti, kad plastikinės dalies struktūroje yra gilūs kaulai tiek priekinėje, tiek galinėje pusėse. Tai reiškia, kad tiek priekinė, tiek galinė plastikinės dalies pusės turi didelę formą priveržiančią jėgą. Šie gilūs kaulai yra ant plastikinės dalies krašto. Formos dizaino sudėtingumas yra pirmiausia nustatyti plastikinės dalies atidarymo kryptį, o tada pagal tai nustatyti formos atskyrimo paviršių. Po visapusiško svarstymo dinaminėje formoje paliekamos dvi vietos, turinčios didžiausią priveržimo jėgą. Atsižvelgiant į pagrindinius pelėsių projektavimo klausimus, buvo atlikta plastikinių dalių pelėsių srauto analizė. Formos srauto analizė apima ryšį tarp įpurškimo laiko, greičio ir slėgio perjungimo, temperatūros, slėgio, suvirinimo linijos išlydyto plastiko srauto priekyje, x, y, Z deformacijos tendencijos trimis kryptimis ir kt.

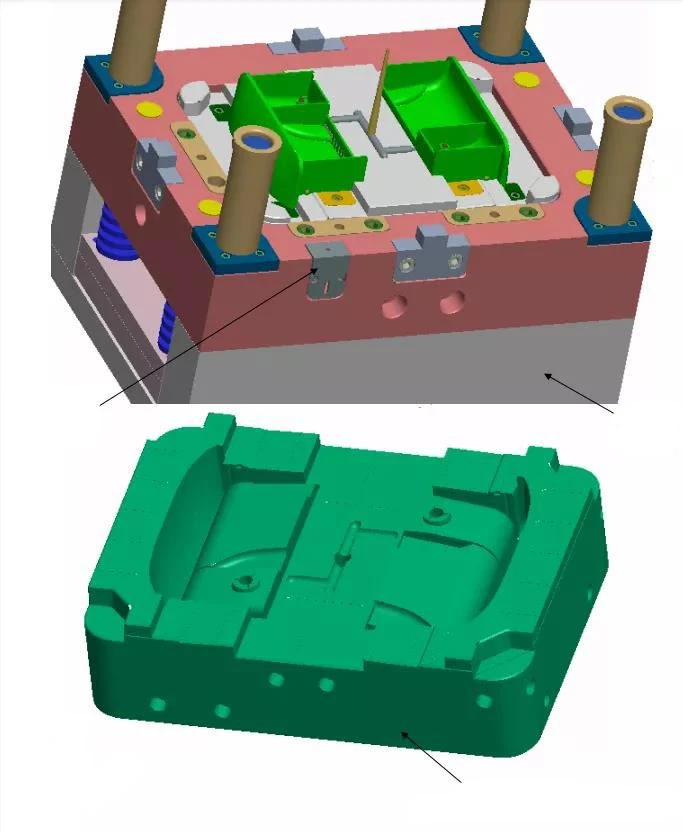

Plastikinėje dalyje nėra apverstos sagties, slankiojančio bloko ir pasvirusio viršaus. Formos konstrukcijos ertmės reitingas yra 1 iš 2. Formos konstrukcijos brėžinys parodytas 2 pav. Formos atidarymo krypties analizė parodyta 3 pav.
Formos pagrindas yra standartinis formos pagrindas CI3545, o formos pagrindo krašte yra suprojektuotas nulinio laipsnio padėties nustatymo blokas, padedantis tiksliai suspausti ir nustatyti formą. Suprojektuokite tigro burną ant keturių formos šerdies kampų, kad būtų galima tiksliai užspausti formą. Be to, forma taip pat suprojektuota su skaitikliu formos krašte. Siekiant padidinti atskyrimo paviršiaus kontaktinį plotą, prie keturių formos kampinių kreiptuvų suprojektuoti keturi balansavimo blokai.
Nustačius atskyrimo paviršių pagal 3 paveikslą, nustatoma, kad vartai yra šoniniai vartai, kaip parodyta 2 ir 4 paveiksluose. Atlikus pelėsių srauto analizę, užtvarų sistemos konstrukcija gali atitikti reikalavimus.
Formos užpakalinė formos dalis turi didelę priveržimo jėgą, o stūmimo blokai yra skirti išstumti plastikinės dalies išorinio lankinio paviršiaus kampus ir greta esančias dvi puses. Likusioje plastikinėje dalyje suprojektuotas išmetimo kaištis.
